RK3566设备刷ARM版飞牛NAS系统教程，小白也能轻松搞定！（详细图文）

前言

你是不是也遇到过这种情况：手机相册里的照片越来越多，存满了删、删了又存，折腾来折腾去还是不知道该往哪放？明明只是想安安静静存点照片、备份点文件，却要面对网盘限速、隐私泄露、随时可能关服的风险，更别提那些动辄上千块的NAS设备，光是想想钱包就忍不住颤抖。

这不，由于近期的飞牛NAS系统正在内测ARM版适配，于是就有了这个RK3566刷飞牛NAS系统的方案，一切突然变得简单又顺滑。

这台小盒子功耗只有3-5W左右，体积小巧，随便找个角落就能放下，却能在cpolar内网穿透的帮助下，让你无论在公司、学校还是外地，都能像打开本地文件一样访问自己的NAS。而且还能通过Docker扩展各种好玩的服务——比如把家里摄像头的录像存到NAS里，告别云存储费（点击查看飞牛NAS+Docker玩转EasyNVR教程)。

接下来，我就带你看看，这台小盒子是如何在3-5W左右功耗 + cpolar的加持下，变成一个随时随地可用的迷你NAS的。

1 准备阶段

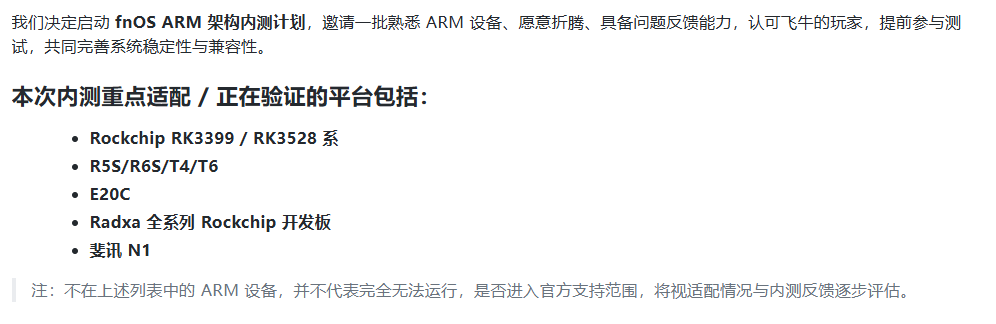

飞牛NAS近期启动了ARM架构内测计划，重点适配和正在验证的平台包括：Rockchip RK3399/RK3528系列、R5S/R6S/T4/T6、E20C、Radxa全系列Rockchip开发板、N1等。
image-20260107151007563

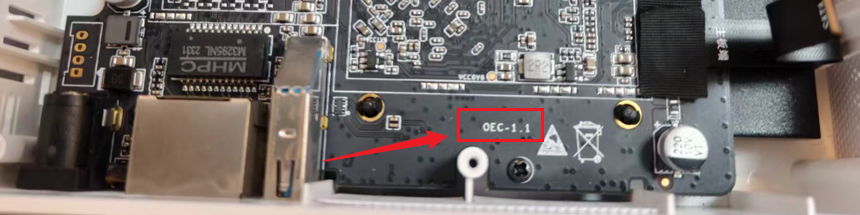

本教程将以RK3566为例，进行刷入arm版本飞牛作为演示。RK3566设备目前有1.0、1.1、2.0、2.1几个版本，需要将设备拆机后才能看到主板上印的具体版本：
image-20260107152307383

在开始刷机操作之前，需要准备以下硬件设备和软件工具：

  1. RK3566设备 x 1 （本教程使用该设备刷入arm版飞牛Nas系统）
  2. 电源适配器 × 1（12V/2A）
  3. 网线 × 1（千兆或百兆均可，用于连接路由器）
  4. USB-Type-c数据线 x 1 (电脑有c口的话，双Type-c数据线也可以)
  5. 起子、镊子 x 1（用于拆机，拧螺丝，短接触点等）
  6. SATA硬盘 x 1（非必须，教程中用于演示将系统写入至硬盘中）

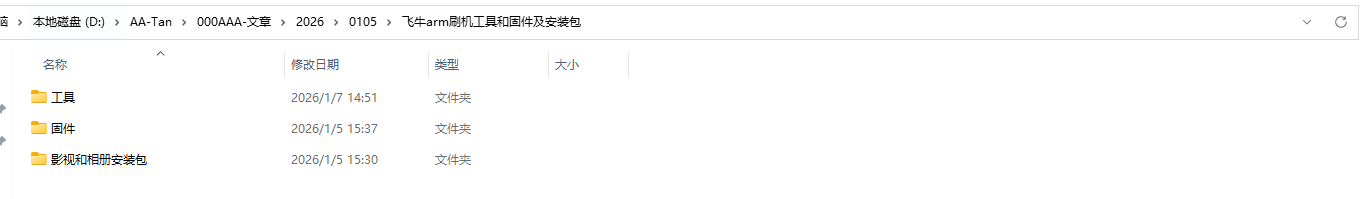

  7. 本教程所需资源（fnos_Mainland-PE_arm_1.0.0_rk3566-null_258.img镜像，RKDevTool刷写工具等）

资源下载：

123云盘永久链接：https://www.123865.com/s/3jOKVv-LdOzH?pwd=1314#
提取码：1314

image-20260107155039189

2 开始刷机

2.1 驱动安装

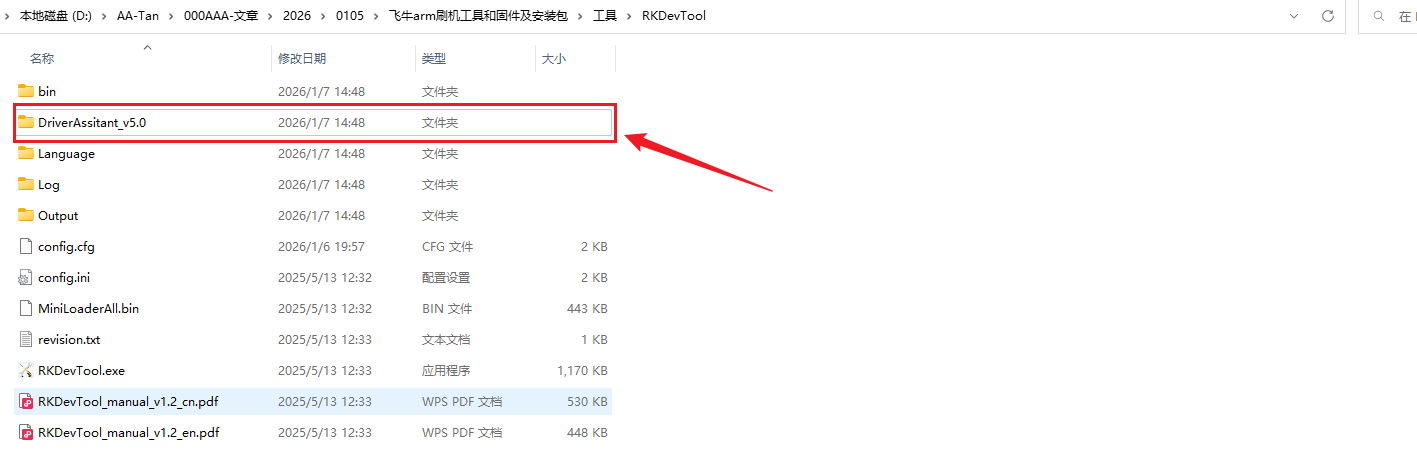

解压云盘中的RKDevTool.zip压缩包，然后进入其目录中，可以看到DriverAssitant_v5.0文件夹，点击进入：
image-20260107155540732

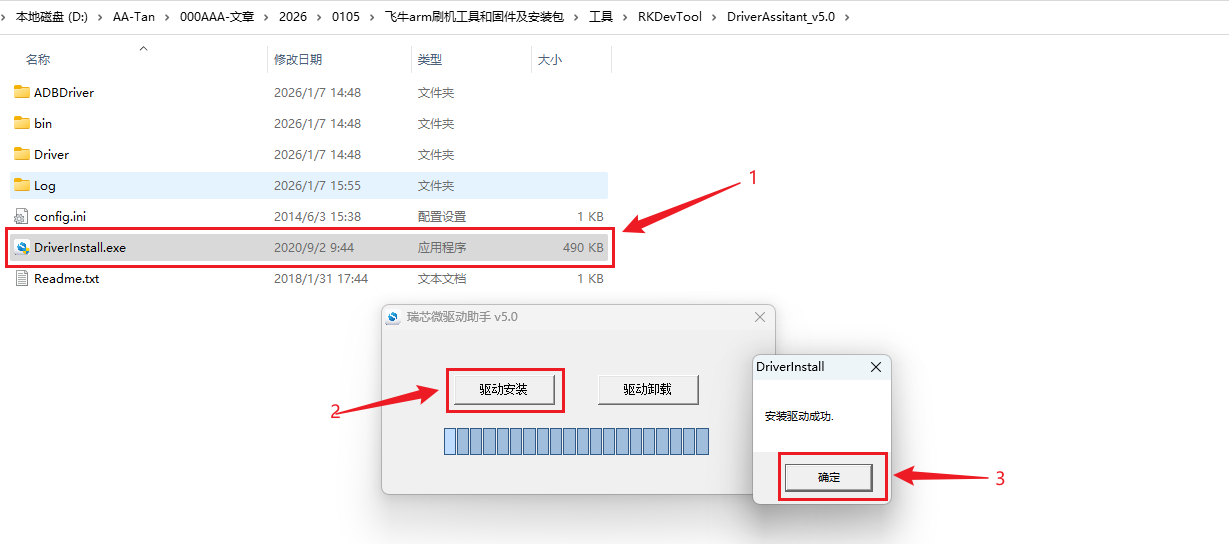

进入后，双击执行应用程序DriverInstall.exe，然后点击驱动安装，提示安装成功后点击确定即可：
image-20260107155638070

这样驱动就安装好了。

2.2 拆机短接

说在前面，刷机的时候不要接入电源，不管是拆机短接还是Reset复位方式，电脑才能识别到设备，重要的事情说三遍：

刷机的时候不要接入电源！

刷机的时候不要接入电源！

刷机的时候不要接入电源！

拆机短接仅首次刷机时需要，后续只需要拿卡针抵住Reset复位按钮，然后连接数据线进行线刷即可。

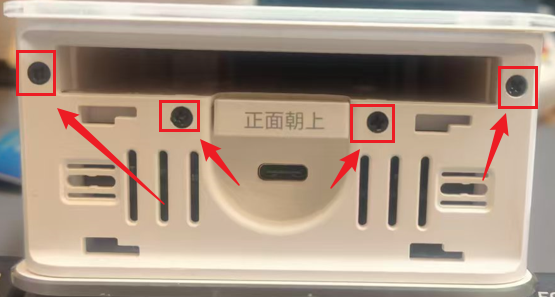

好了，接下来开始拆机操作。首先，将设备底部的4个螺丝拧下来：
image-20260107161947128

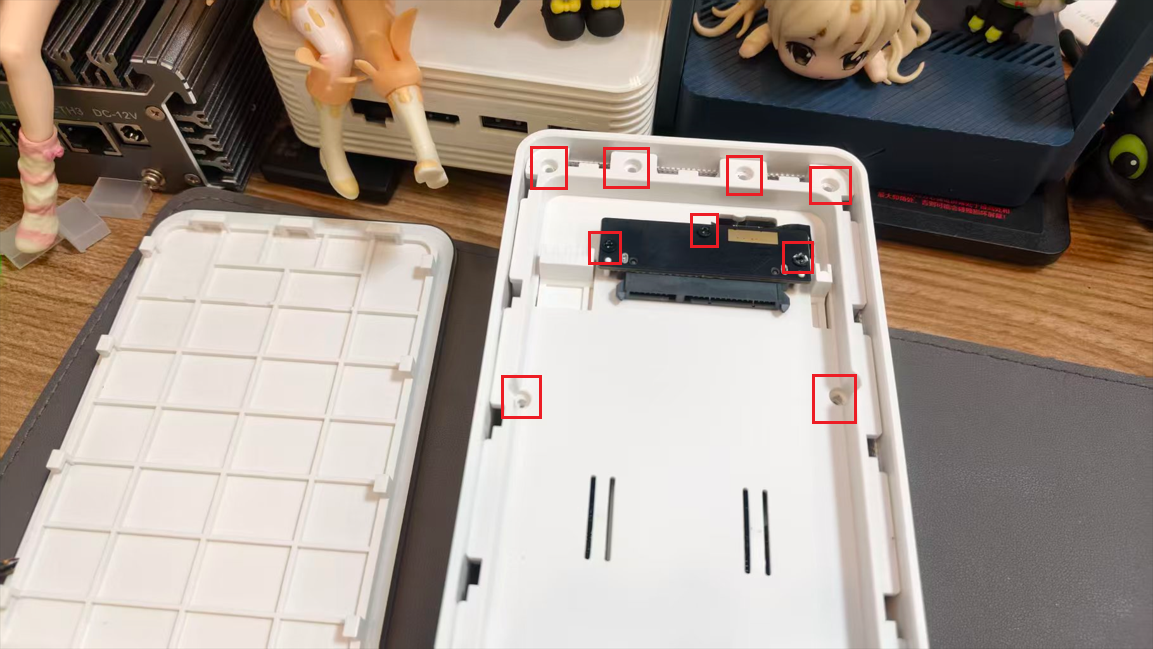

然后即可将顶部盖子取下，取下以后，将内部的SATA硬盘接口上的螺丝和边缘的螺丝都拧下来：
image-20260107162246115

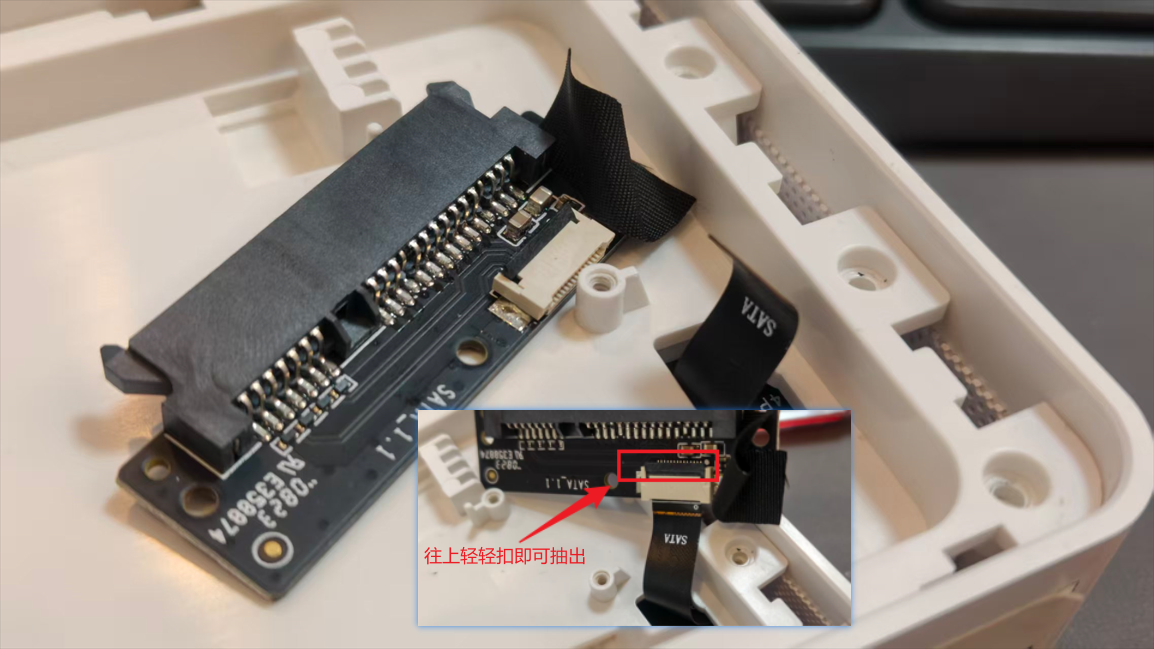

接着，需要把连接SATA硬盘的排线抽出，如下图操作即可：
image-20260107162451715

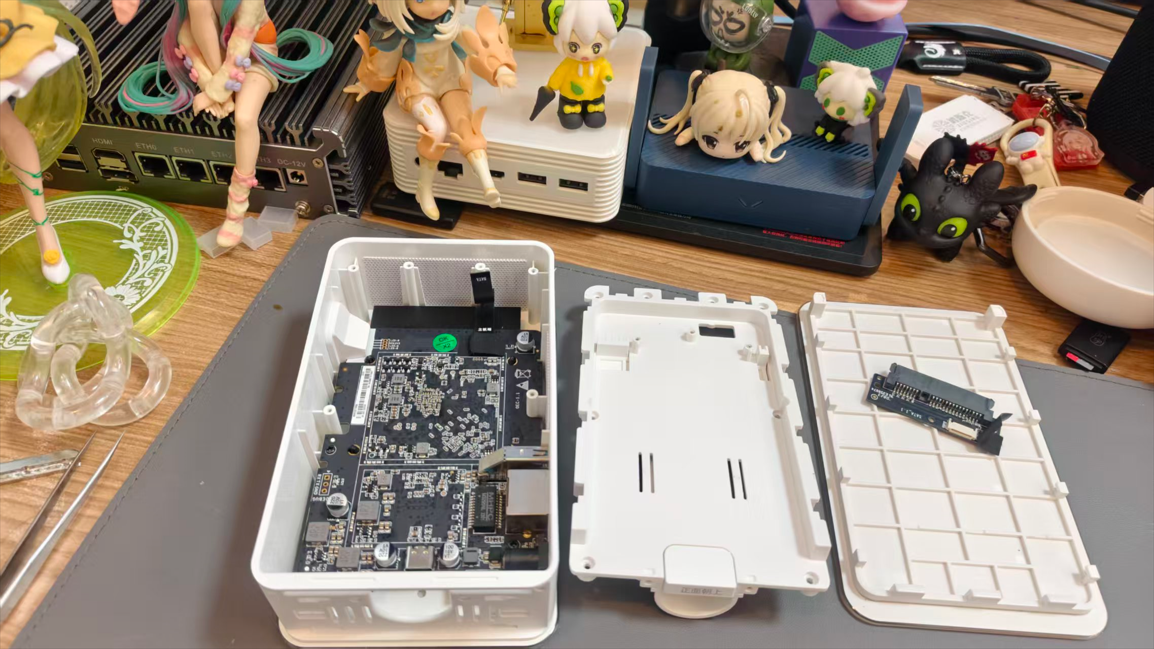

然后从带有正面朝上字样的位置，往上扣即可拿出，看到主板：
image-20260107162613994

接着，可以看到本教程中演示的RK3566设备为1.1版本，当前版本的短接点为GND和1V8金属点，如下图标注所示，同样适用于1.0版本：
image-20260107161121508

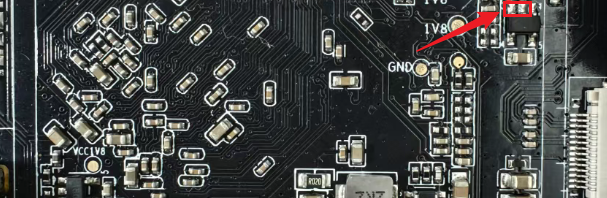

如果您手里的设备版本为2.0和2.1的版本，短接位置则为如下位置：
image-20260107161430705

2.3 开始刷入

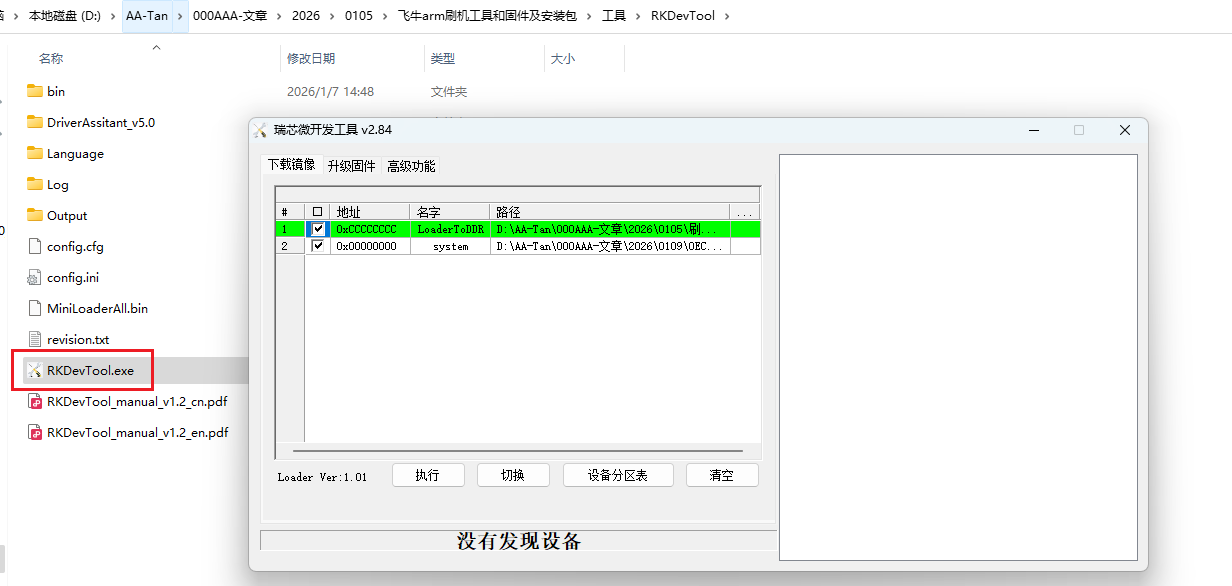

找到短接触点后，接着打开前面的RKDevTool文件夹，打开后，双击执行RKDevTool.exe应用程序进行启动：
image-20260107163408697

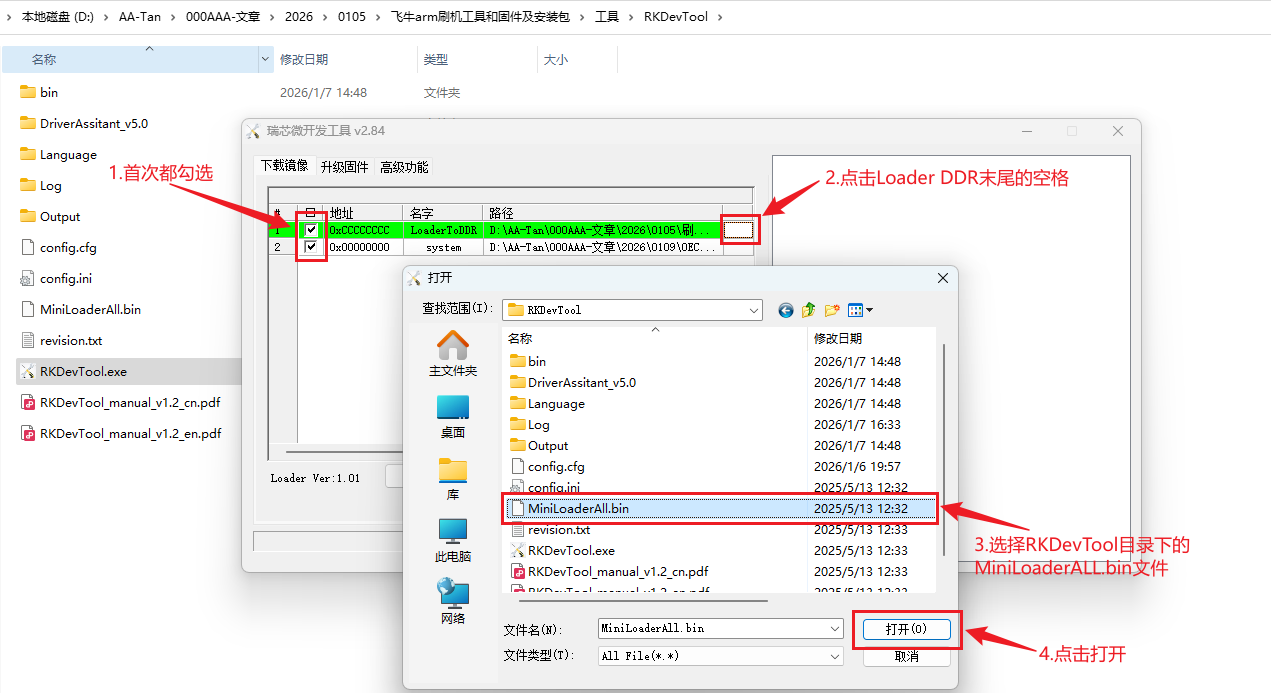

由于我们是首次刷机，所以需要勾选图中2个勾选框，接着点击名称为LoaderToDDR的末尾的空格，会弹出让选择文件，如下图操作：
image-20260107164855406

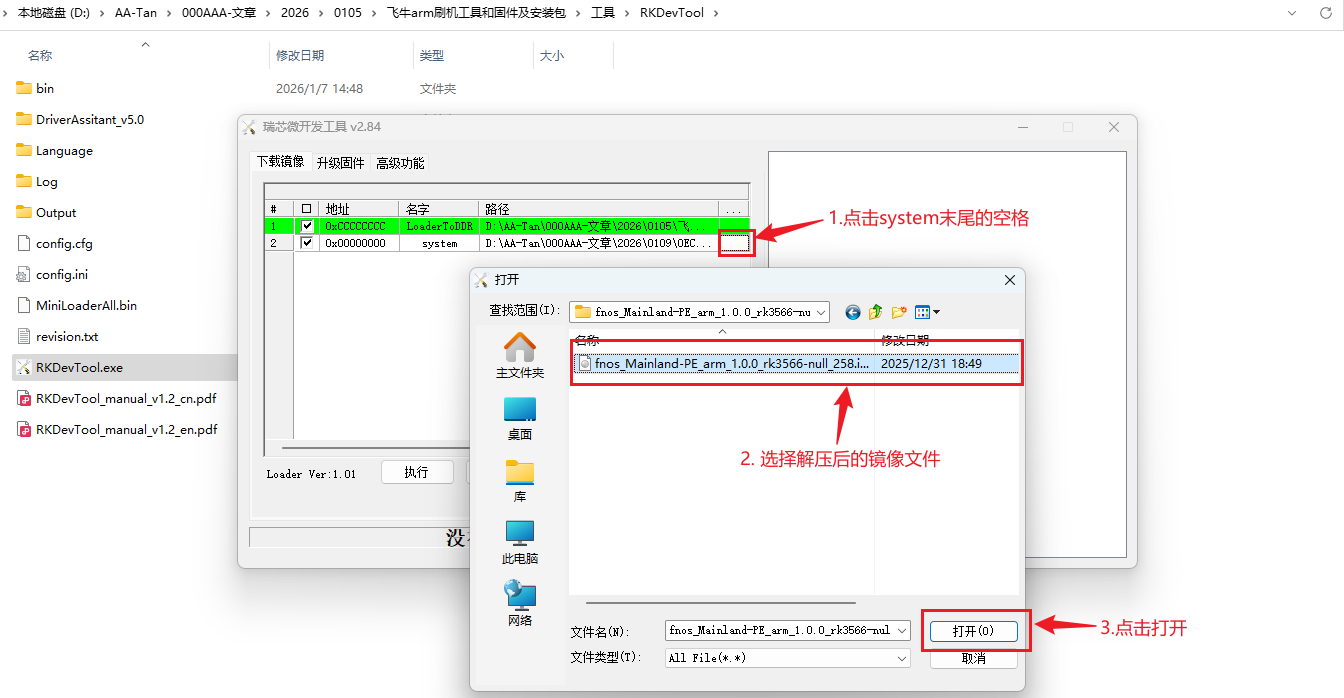

接着，解压你要进行刷入的固件镜像压缩包，然后点击名称为system末尾的空格，选择解压后的镜像，然后点击打开：
image-20260107165257964

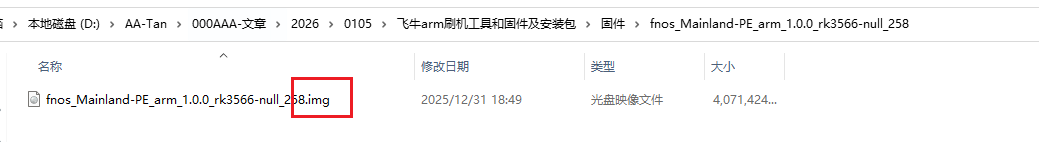

注意，一定要选择解压后的镜像，确保后缀是img,不是rar压缩格式：
image-20260107165701843

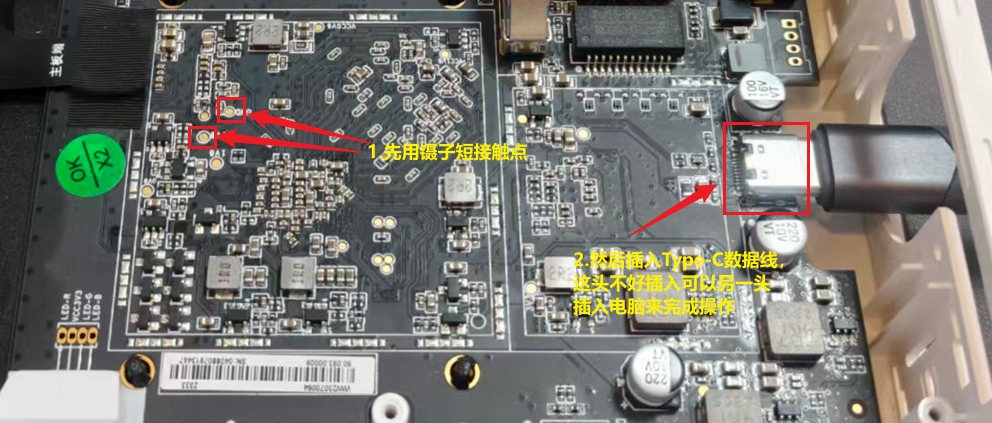

接着，拿出镊子和Type-c数据线，先用镊子抵住短接触点，然后插入Type-c数据线连接电脑(再次注意：不用插电源):
image-20260107171944255

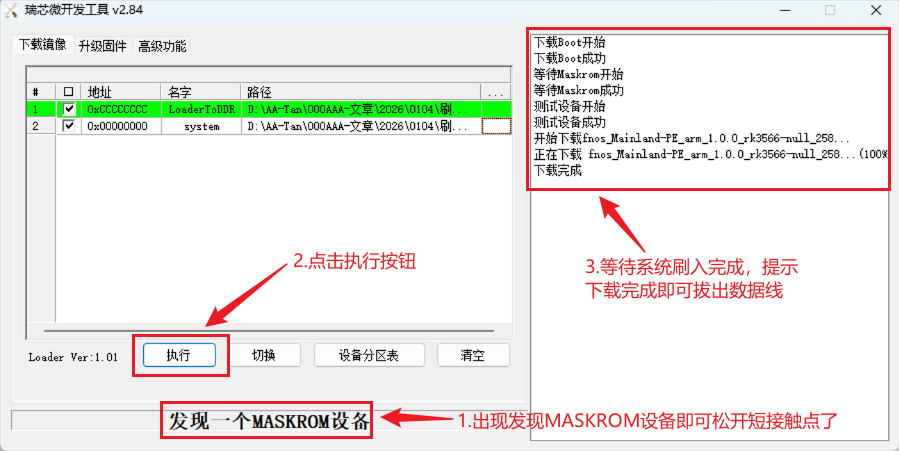

接着，等待刷写工具出现提示发现一个MASKROM设备的提示，然后即可松开镊子，点击执行按钮进行刷写：
image-20260107172309828

3 登录飞牛Nas

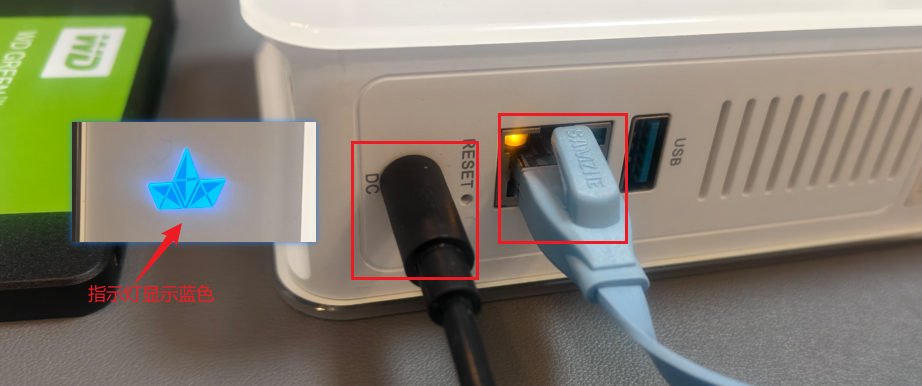

刷写完成后，会显示下载完成，即可拔掉Type-c数据线，然后插上电源，插入网线：

image-20260107173009585

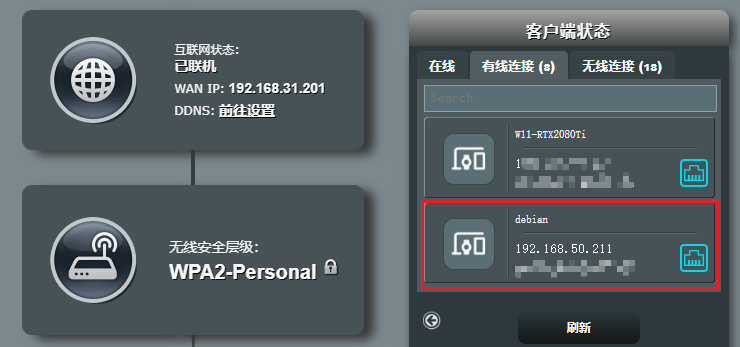

此时，访问插入网线另一端插的路由器管理页面，查看设备列表，即可发现一台名叫debian的设备(也可以用云盘中的局域网IP扫描工具进行扫描)：

image-20260107173231235

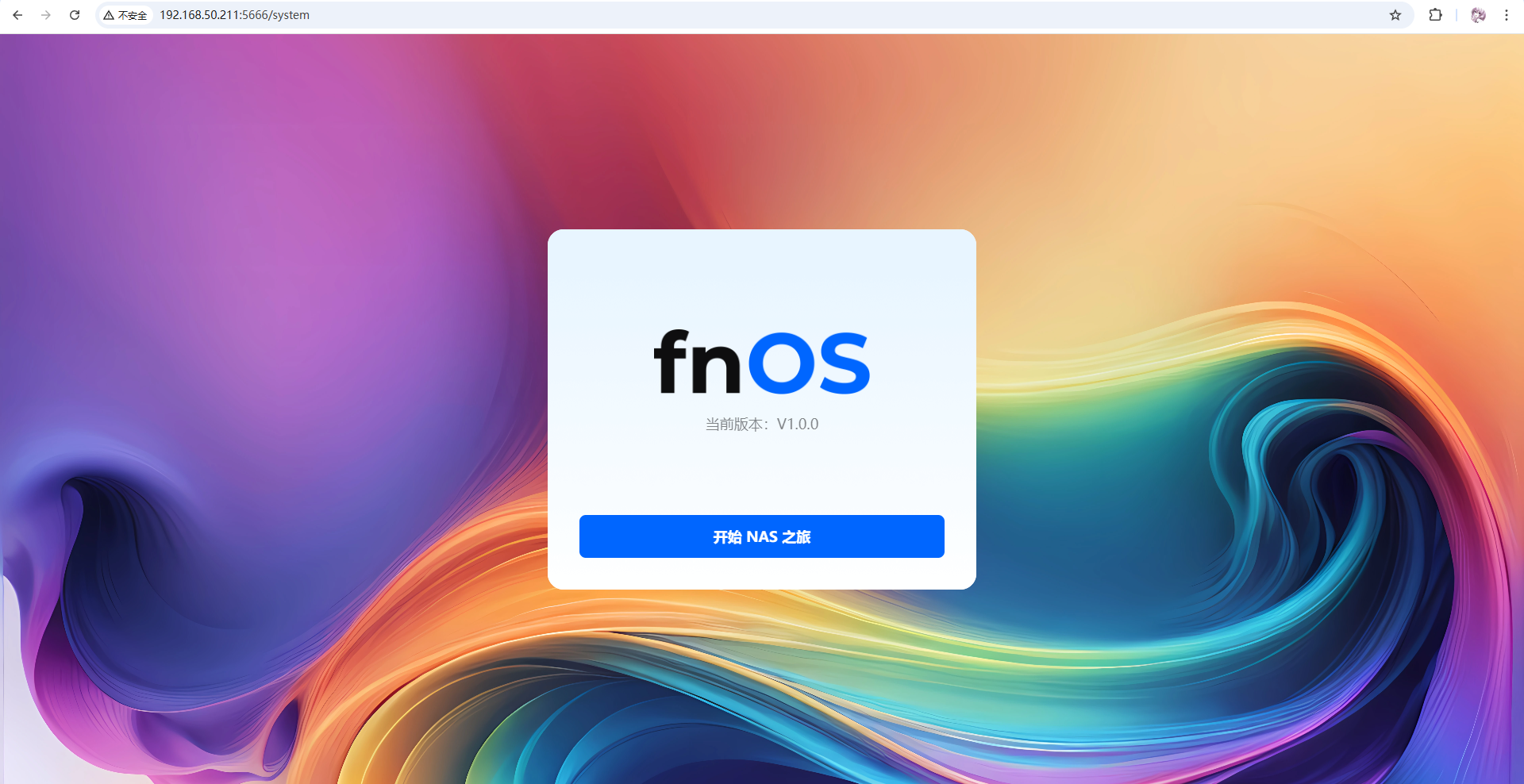

接在在浏览器中访问对应的IP地址即可，我这里显示的为：

http://192.168.50.211

image-20260107173512008

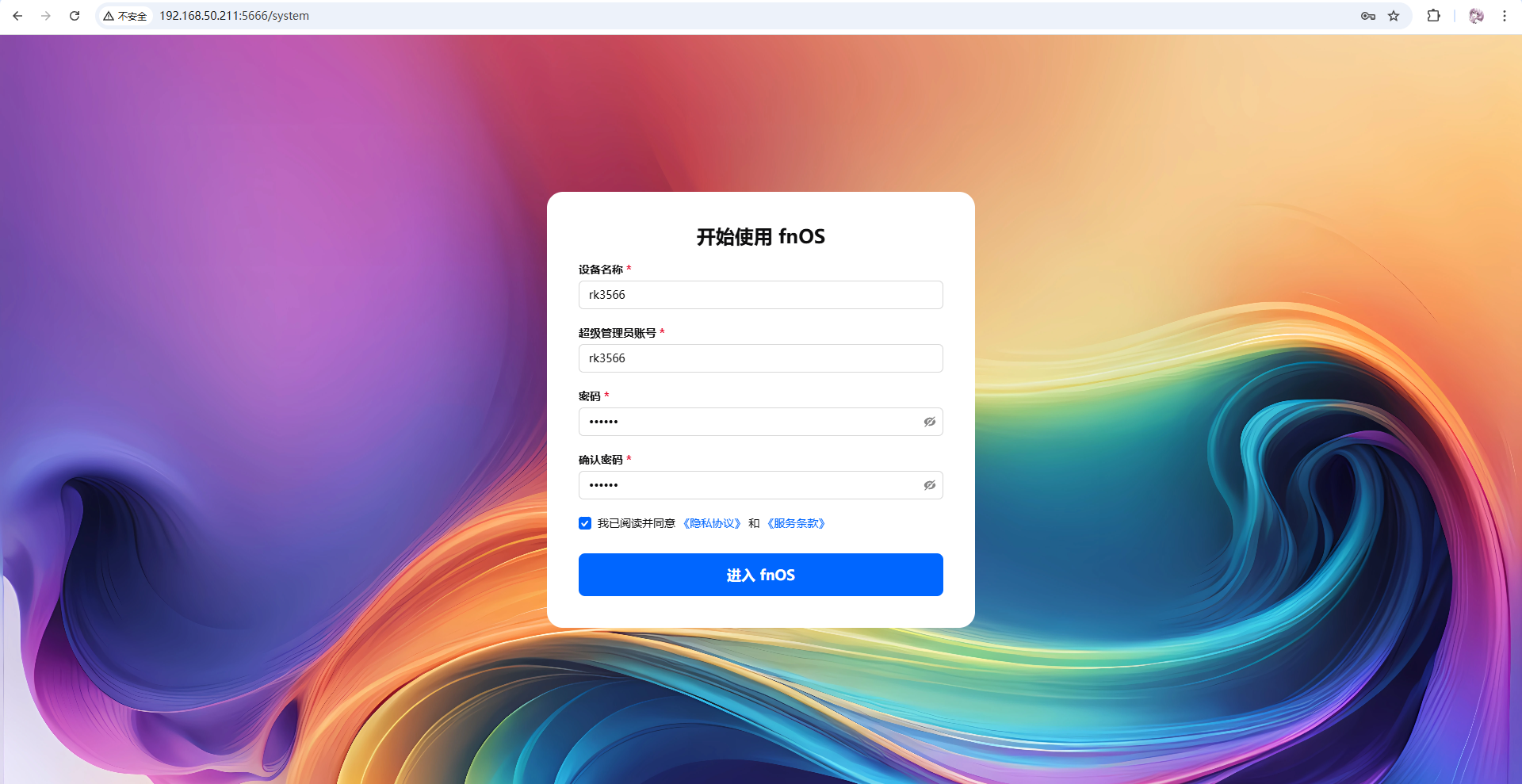

可以发现成功的访问到了飞牛Nas界面啦！接着，创建一个管理员账户：
image-20260107173652694

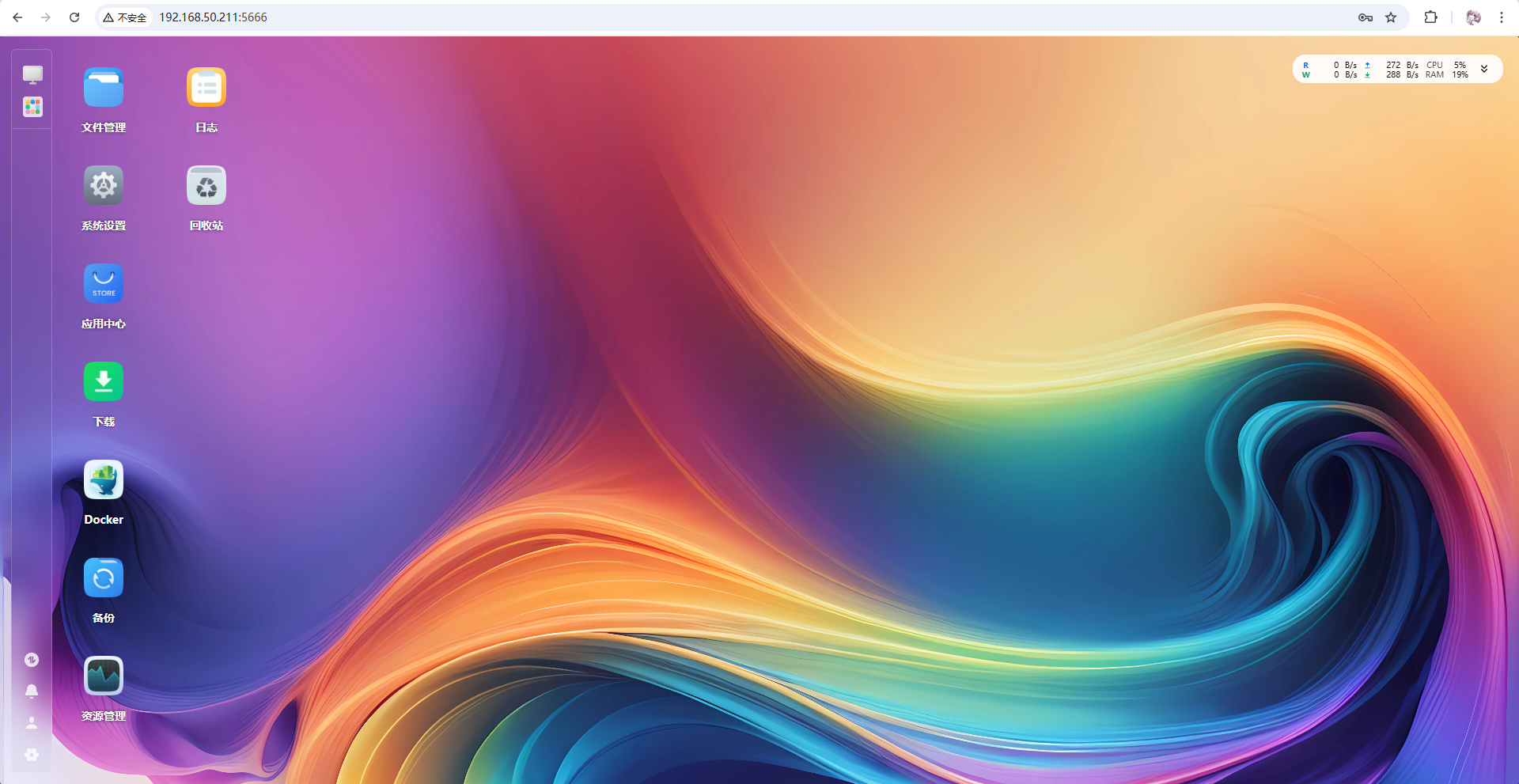

然后点击进入，即可成功进入飞牛Nas的主页面：
image-20260107173718168

4 将系统写入硬盘中并切换启动引导

前面已经成功的将arm版本的飞牛Nas写入到了rk3566设备中且成功登录了，接下来即可将设备装好。因为后面再次刷机就不需要进行拆机了，只需要通过Reset键来进行刷机即可。

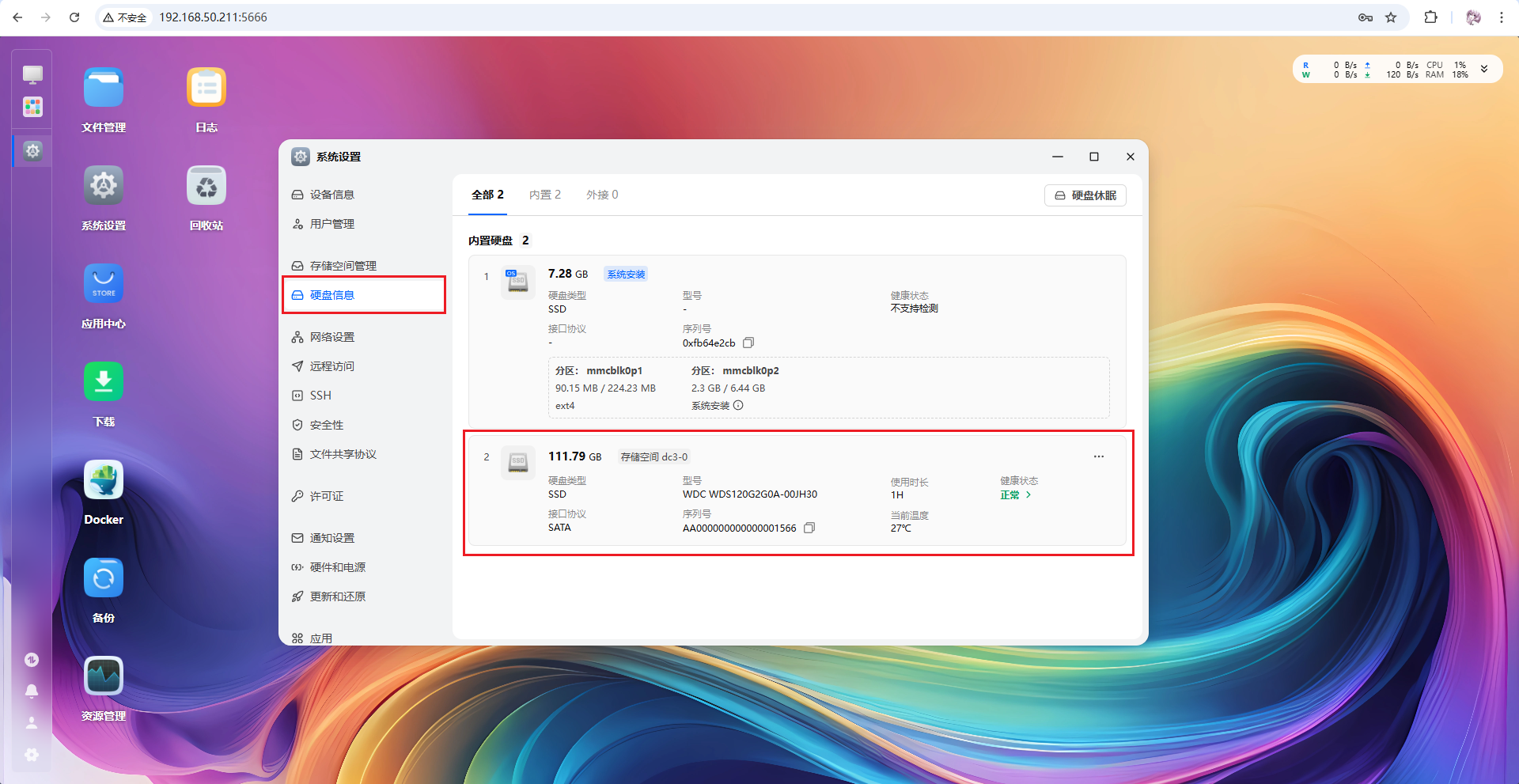

将设备装好以后，插入SATA硬盘，然后重新登录进飞牛Nas系统中，即可在系统设置中查看到插入的硬盘：
image-20260107174402378

接着，我们需要将系统克隆一份写入到SATA硬盘中，然后将启动引导切换至硬盘。首先，需要在设置中启动SSH功能，确保SSH功能是启用状态：
image-20260107174626198

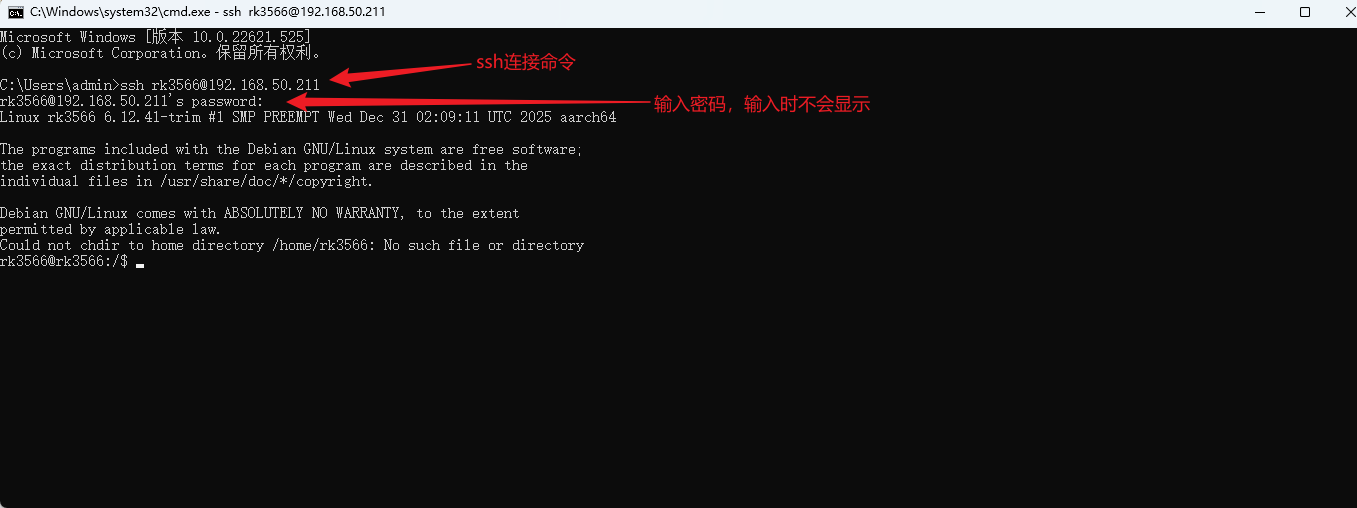

接着，电脑按Win + R键，输入cmd，打开命令提示符窗口。然后输入如下命令连接你的飞牛Nas：

ssh 飞牛用户名@飞牛的访问的IP地址

image-20260107175637246

接着，输入如下命令切换至root用户，切换时需要再次输入一下飞牛的密码：

sudo -i

image-20260107180346370

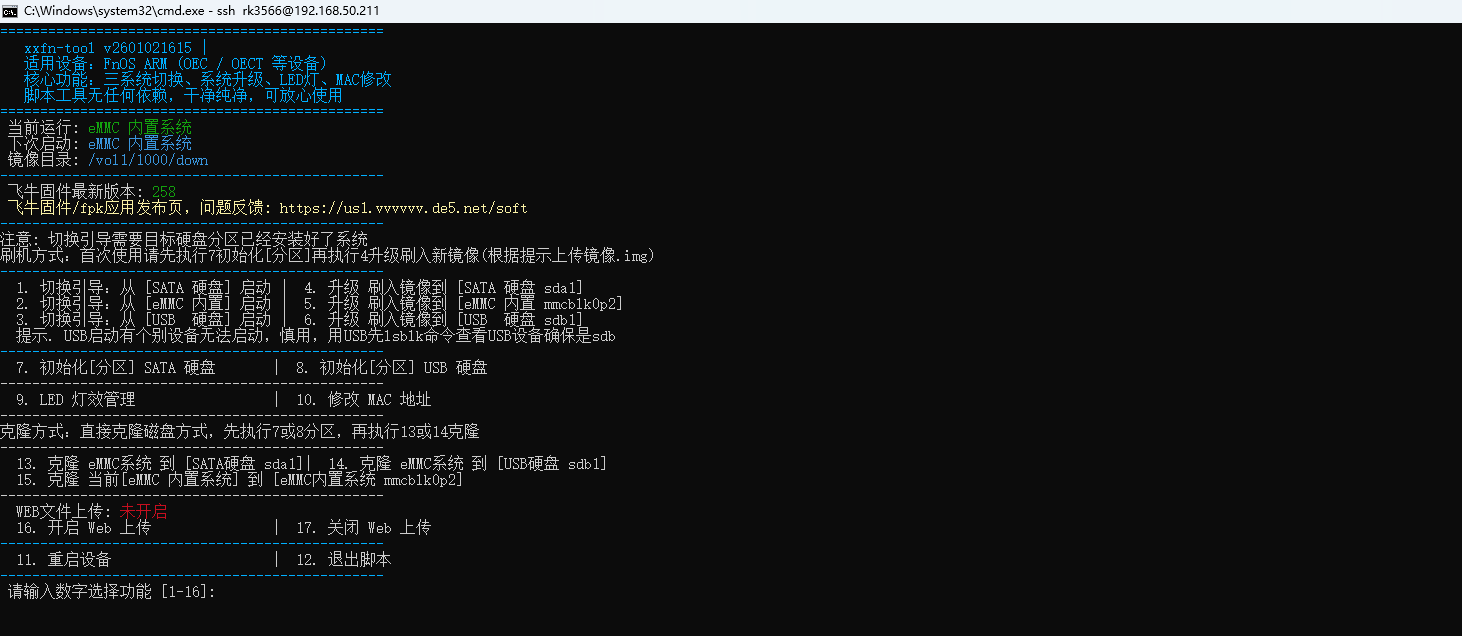

前面路径显示root即代表切换成功，然后输入如下在线执行命令，打开RK3566一键管理工具:

curl -fsSL https://gitee.com/jun-wan/script/raw/master/rk3566-fnos-arm-tools/xxfn-tool.sh -o /usr/local/bin/xxfn-tool && chmod +x /usr/local/bin/xxfn-tool && xxfn-tool

image-20260107181627033

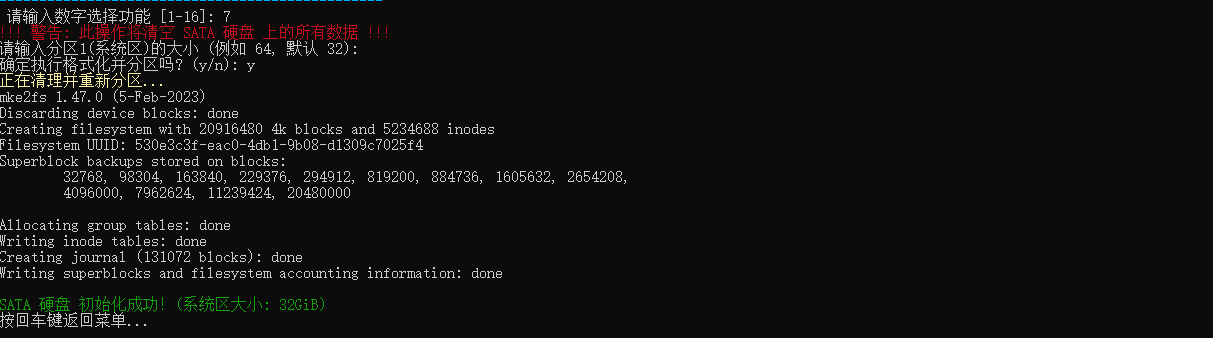

出现界面后，输入数字7，回车，然后再次回车会默认分配32G内存给分区1，也可以手动输入分配的内存大小，再输入y回车，初始化SATA分区：
image-20260107183132489

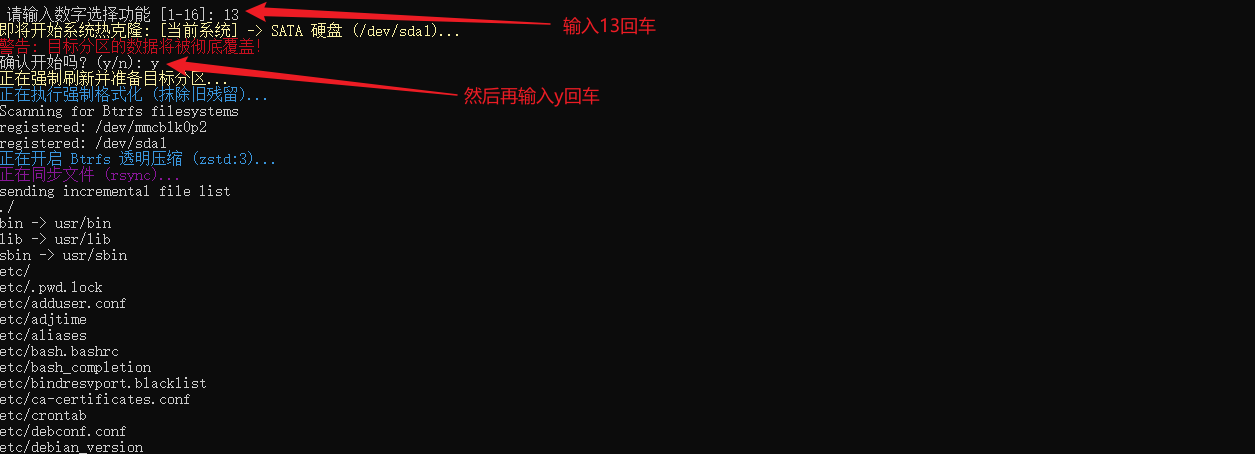

没有任何报错，提示初始化成功后，回车返回菜单选项，然后接着输入数字13，进行回车，然后输入y确认开始，回车：
image-20260107183447899

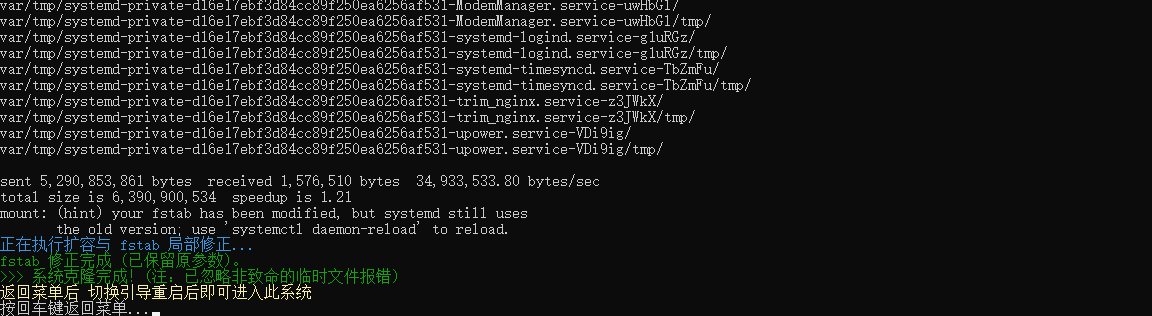

等待克隆完成，提示克隆完成即可：
image-20260107183702386

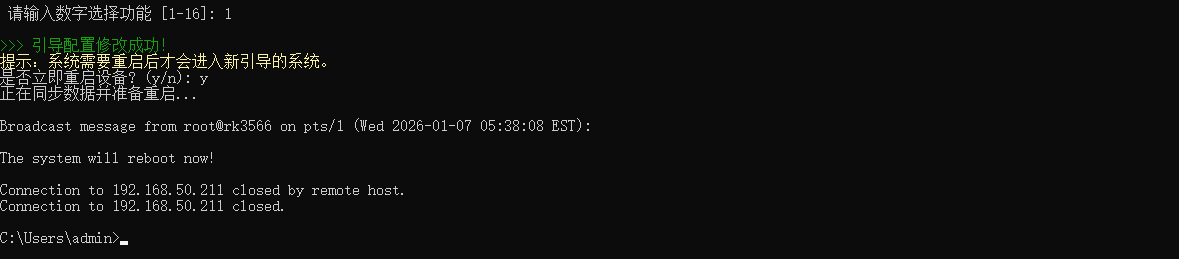

接着回车，返回菜单，输入数字1，切换引导从 [SATA 硬盘] 启动，输入y确认立即重启即可：
image-20260107183816150

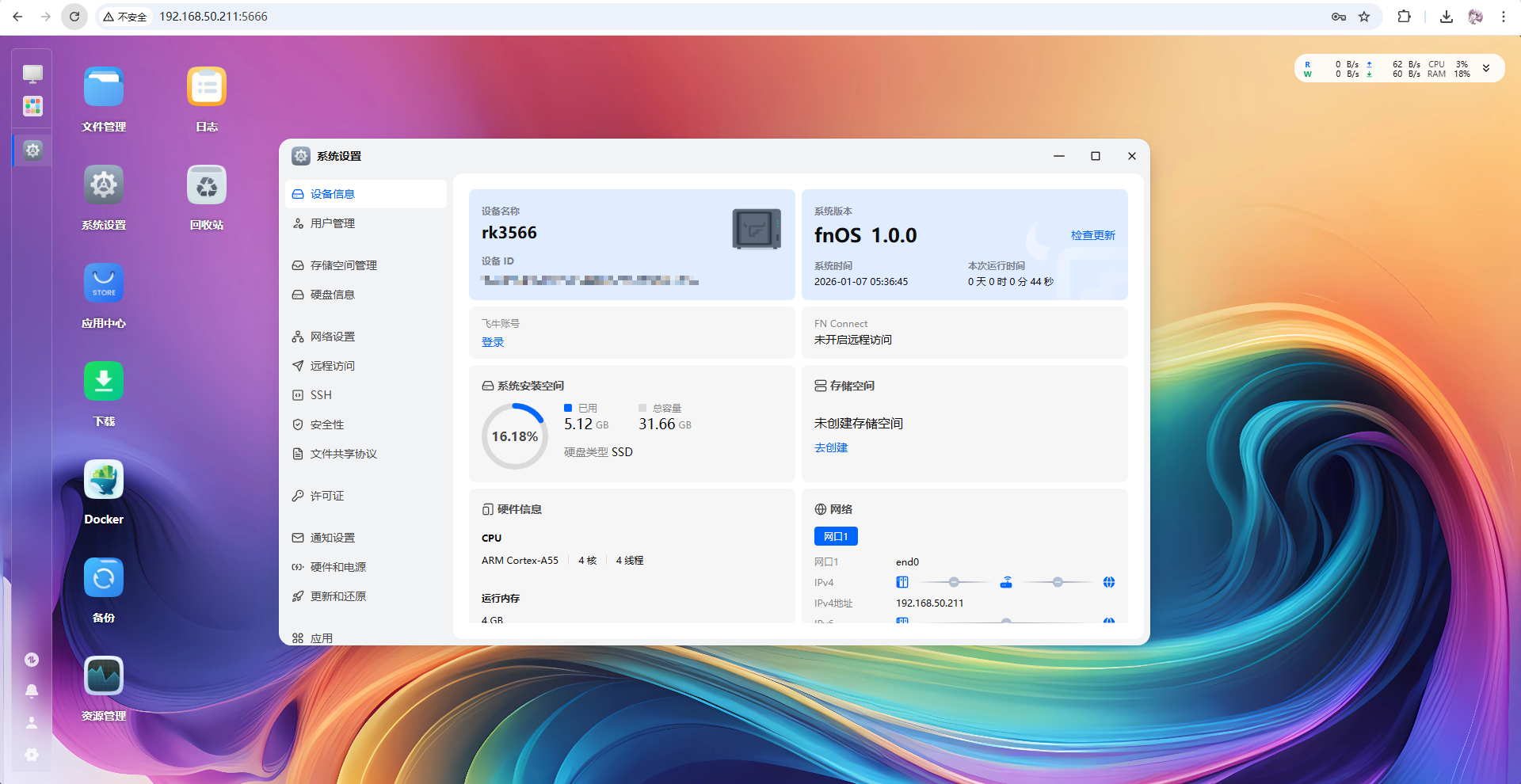

等待系统重启后，此时登录网页端飞牛，进入主页设置中查看，即可看到分区1变为32G了：
image-20260107184009514

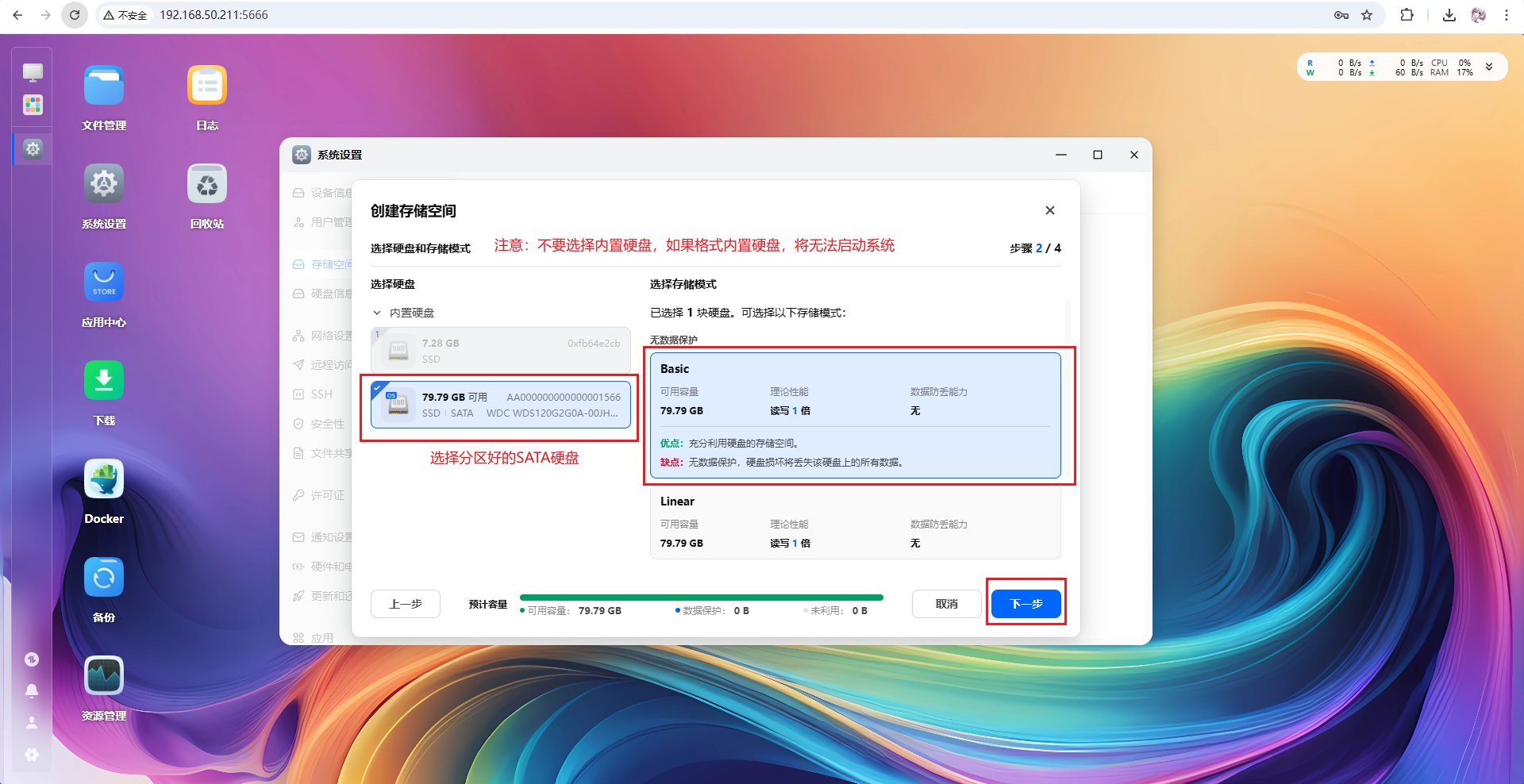

在存储空间管理中，创建好另一块分区好的SATA硬盘即可：
image-20260107184523419

注意：千万不要选择内置硬盘，格式化内置硬盘则会导致系统无法启动！

创建好后，即可看到剩余的SATA分区存储也显示了：
image-20260107184818054

好了，到这儿就完美的在rk3566设备上刷入了arm版本的飞牛Nas系统，并且设置好了硬盘分区等！

5 穿透飞牛NAS以实现公网访问

到这里，飞牛NAS已经成功刷入设备、完成基础初始化，局域网内也可以正常访问后台和文件服务。但真正用过NAS的朋友都知道：只有在外网也能随时访问，NAS才算真正”活起来”。

然而，大多数家庭网络都有NAT、动态IP等限制，想靠路由器端口映射或DDNS实现公网访问，不仅步骤繁琐，而且稳定性堪忧。尤其是对小盒子这种轻量NAS来说，简单、稳定、安全的远程访问方式显得格外重要。

因此，接下来我们就进入关键的一步——通过cpolar内网穿透让你的飞牛NAS获得真正的公网访问能力，实现无论在公司、学校还是外地，都能像在家一样访问NAS的体验。

5.1 什么是cpolar?

image-20250910114418412

  • cpolar 是一款内网穿透工具，可以将你在局域网内运行的服务（如本地 Web 服务器、SSH、远程桌面等）通过一条安全加密的中间隧道映射至公网，让外部设备无需配置路由器即可访问。
  • 广泛支持 Windows、macOS、Linux、树莓派、群晖 NAS 等平台，并提供一键安装脚本方便部署。

5.2 安装cpolar

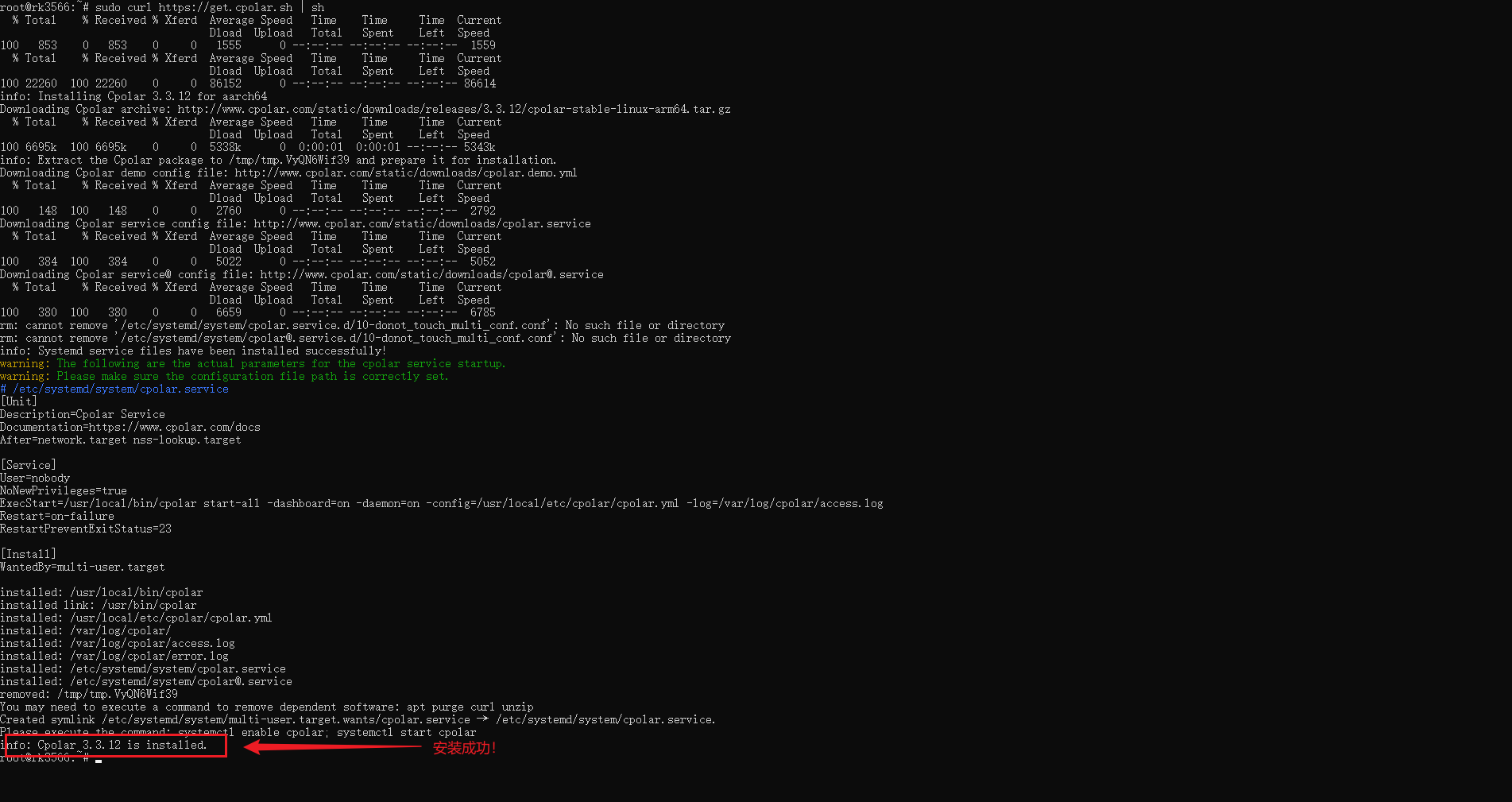

回到cmd窗口，ssh连接登录飞牛终端，在终端执行如下命令，进行一键安装cpolar：

sudo curl https://get.cpolar.sh | sh

image-20260107192003184

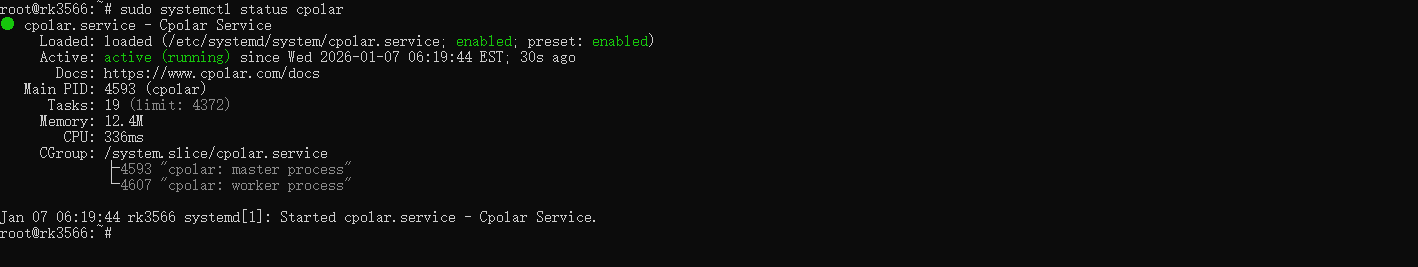

接着输入如下命令，确认cpolar是否启动：

sudo systemctl status cpolar

image-20260107192033751

可以看到显示为active（running），表示为正常在线状态。

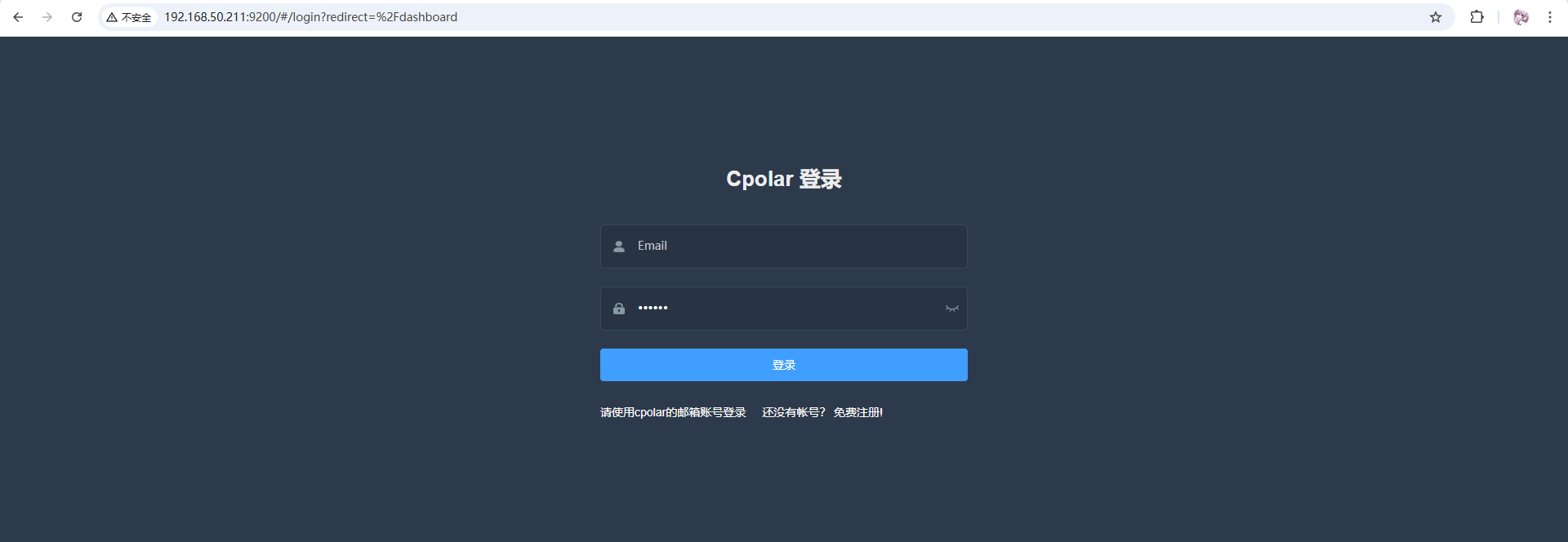

接着，我们在浏览器中，输入你的飞牛IP地址+9200端口，进行访问cpolar的web ui控制台：

# 请使用你的访问IP + 9200端口
http://192.168.50.211:9200

image-20260107192707391

可以发现，成功的访问到cpolar的web ui页面啦！如果没有注册cpolar的小伙伴也可以点击底部的按钮跳转注册！

5.3 配置穿透HiNas的web页面

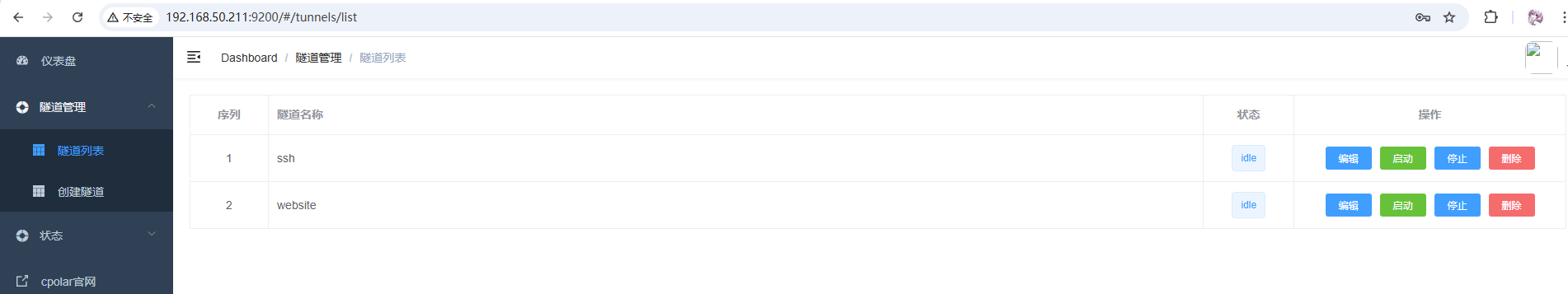

注册好账号以后，回到该页面进行登录即可，登录成功后，进入侧边的【隧道管理>隧道列表】，可以看到有2条隧道:

image-20260107192729262

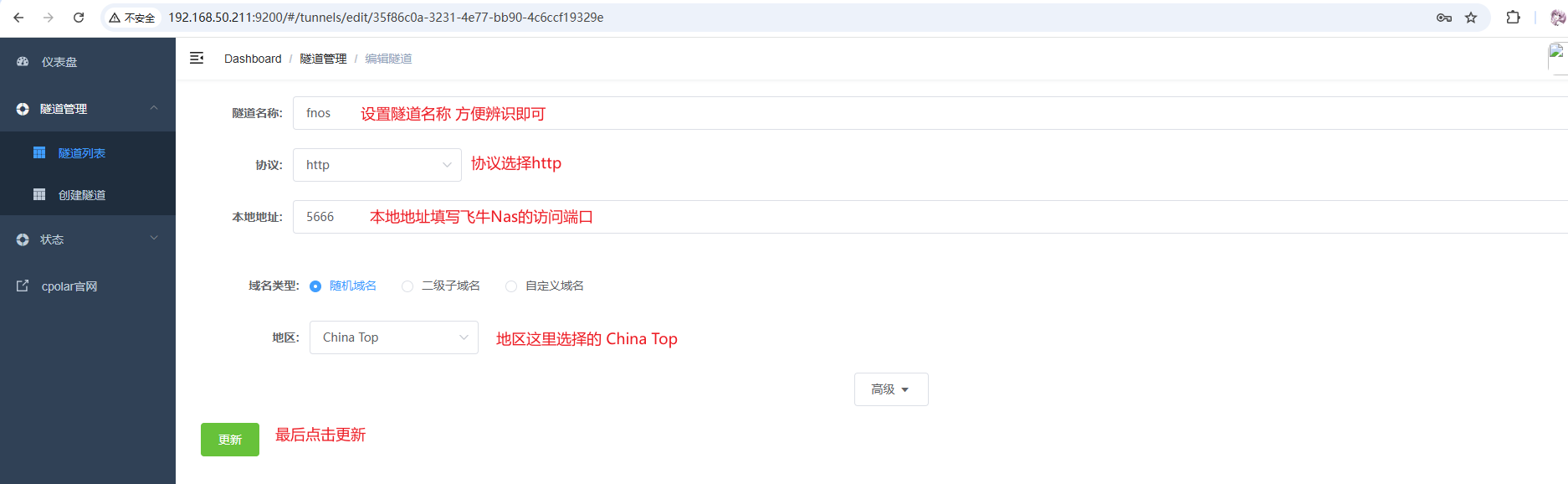

选择website这条隧道，点击编辑进行修改（也可以创建新的隧道）：

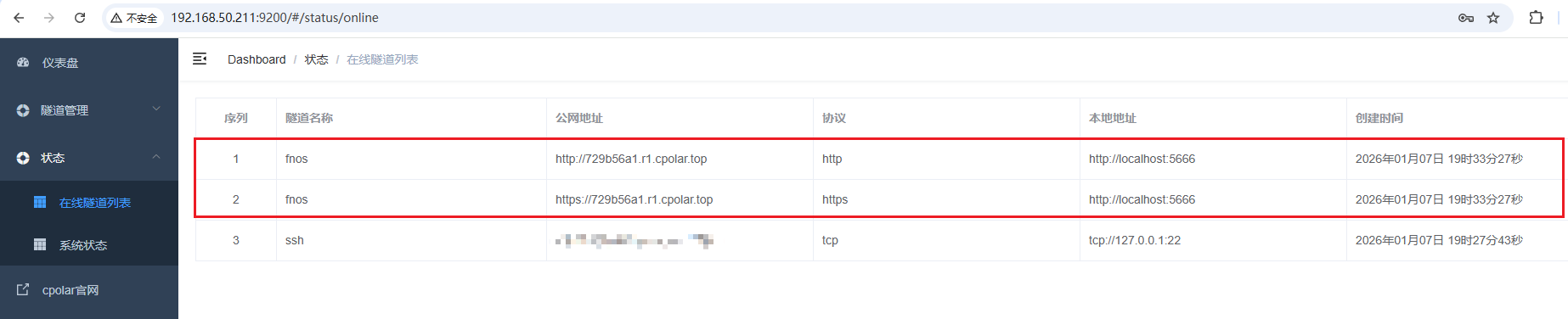

image-20260107193320405创建或者更新完成后，接着点击状态>在线隧道里列表，可以看到有2条隧道，一条为http的协议，另一条为https的协议：

image-20260107194601830

这里以https为例，访问测试一下：

image-20260107194732135

可以看到，成功的访问到了飞牛Nas的登录界面，即代表成功的把本地部署的飞牛Nas穿透到公网，已经支持外网访问啦！

6 固定二级子域名（升级任意套餐皆可）

虽然前面我们使用 cpolar 的永久免费套餐版成功实现了内网穿透，但免费版的随机域名存在一些不便之处：域名又长又难记忆，而且每隔 24 小时左右就会自动变化一次。这意味着每次域名变化后，我们都需要重新分享新的地址，使用起来非常不方便。

为了解决这个问题，cpolar 提供了固定二级子域名功能。只需升级到任意付费套餐，就可以配置一个固定不变、简短易记的专属域名，彻底告别域名频繁变化的烦恼。下面我们来看看如何配置固定二级子域名。

6.1 设置二级子域名

首先，进入官网的预留页面：

https://dashboard.cpolar.com/reserved

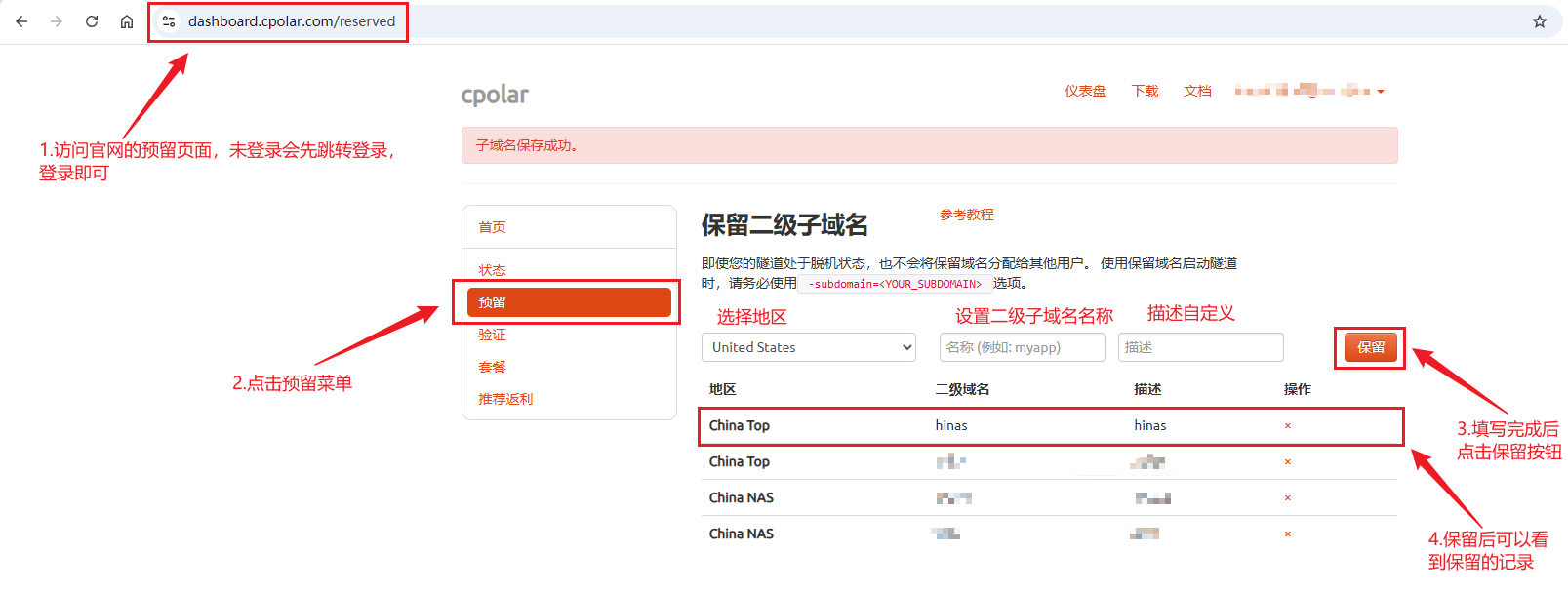

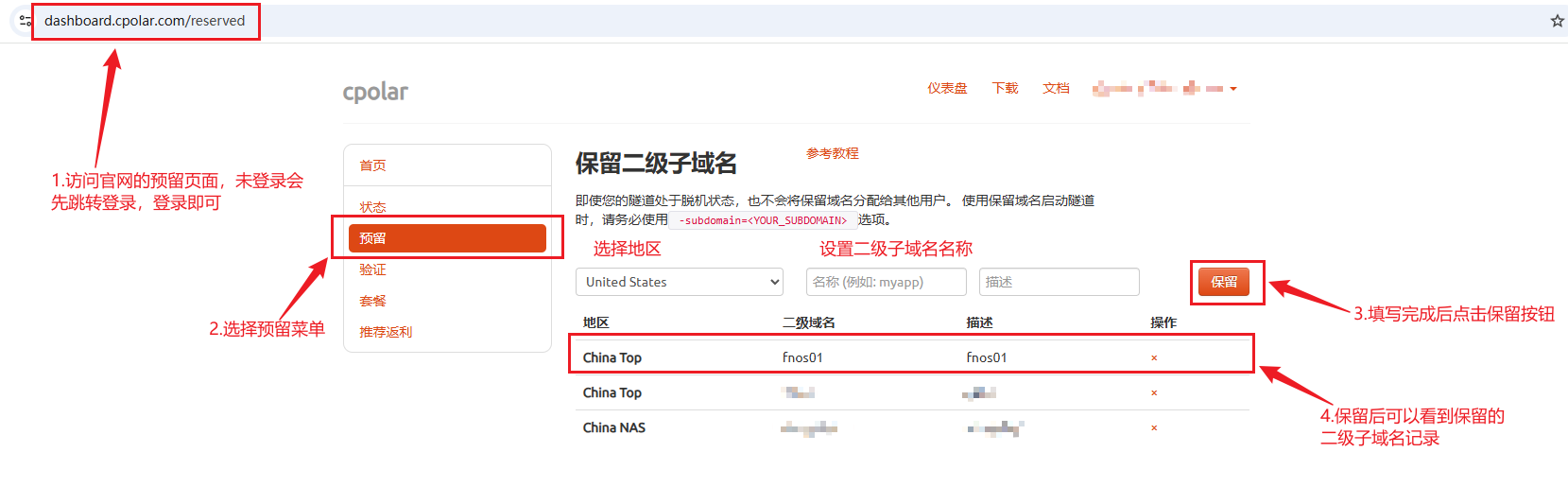

然后，选择预留菜单，即可看到保留二级子域名项，填写其中的地区、名称、描述（可不填）项，然后点击保留按钮，操作步骤图如下：

image-20251130214320044

列表中显示了一条已保留的二级子域名记录：

  • 地区：显示为China Top。
  • 二级域名：显示为fnos01。

注：二级域名是唯一的，每个账号都不相同，请以自己设置的二级域名保留的为主

image-20260107195533253

6.2 修改隧道为子域名方式

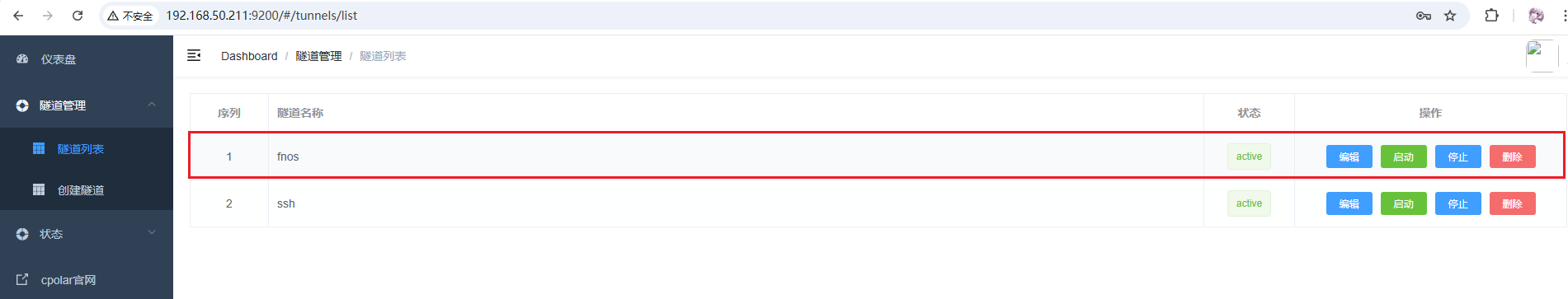

进入侧边菜单栏的隧道管理下的隧道列表，可以看到名为fnos的隧道

image-20260107195642626

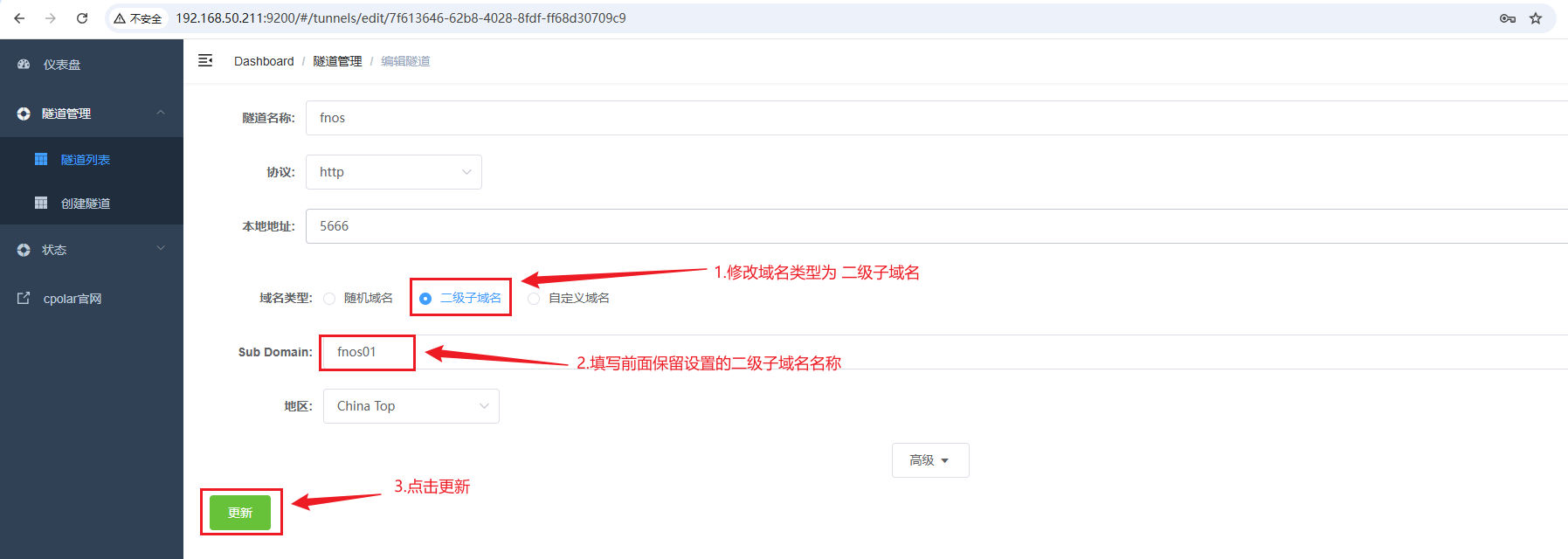

点击编辑按钮进入编辑页面，修改域名类型为二级子域名，然后填写前面配置好的子域名，点击更新按钮：

image-20260107195957018

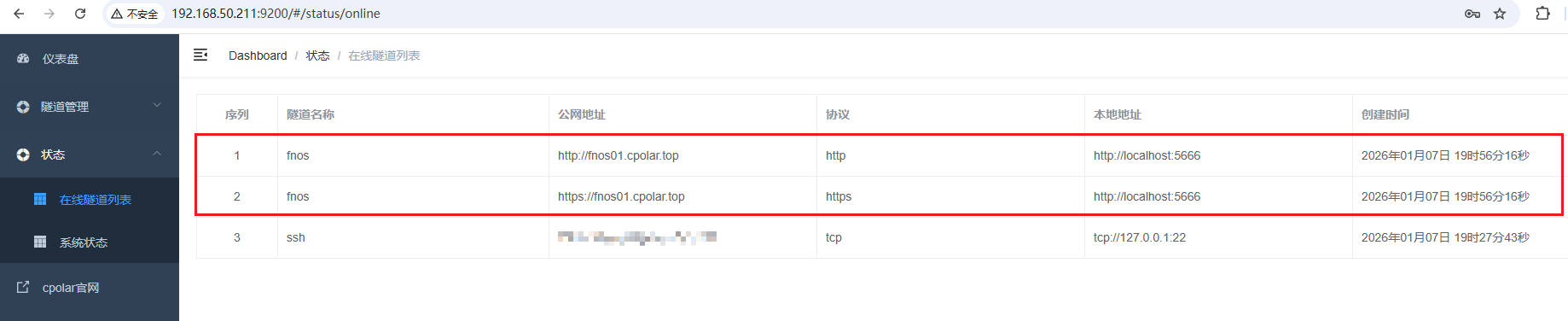

接着来到状态菜单下的在线隧道列表可以看到隧道名称为hinas-80的公网地址已经变更为二级子域名+固定域名主体及后缀的形式了：

image-20260107200025928

这里以https访问测试一下：

image-20260107200043438

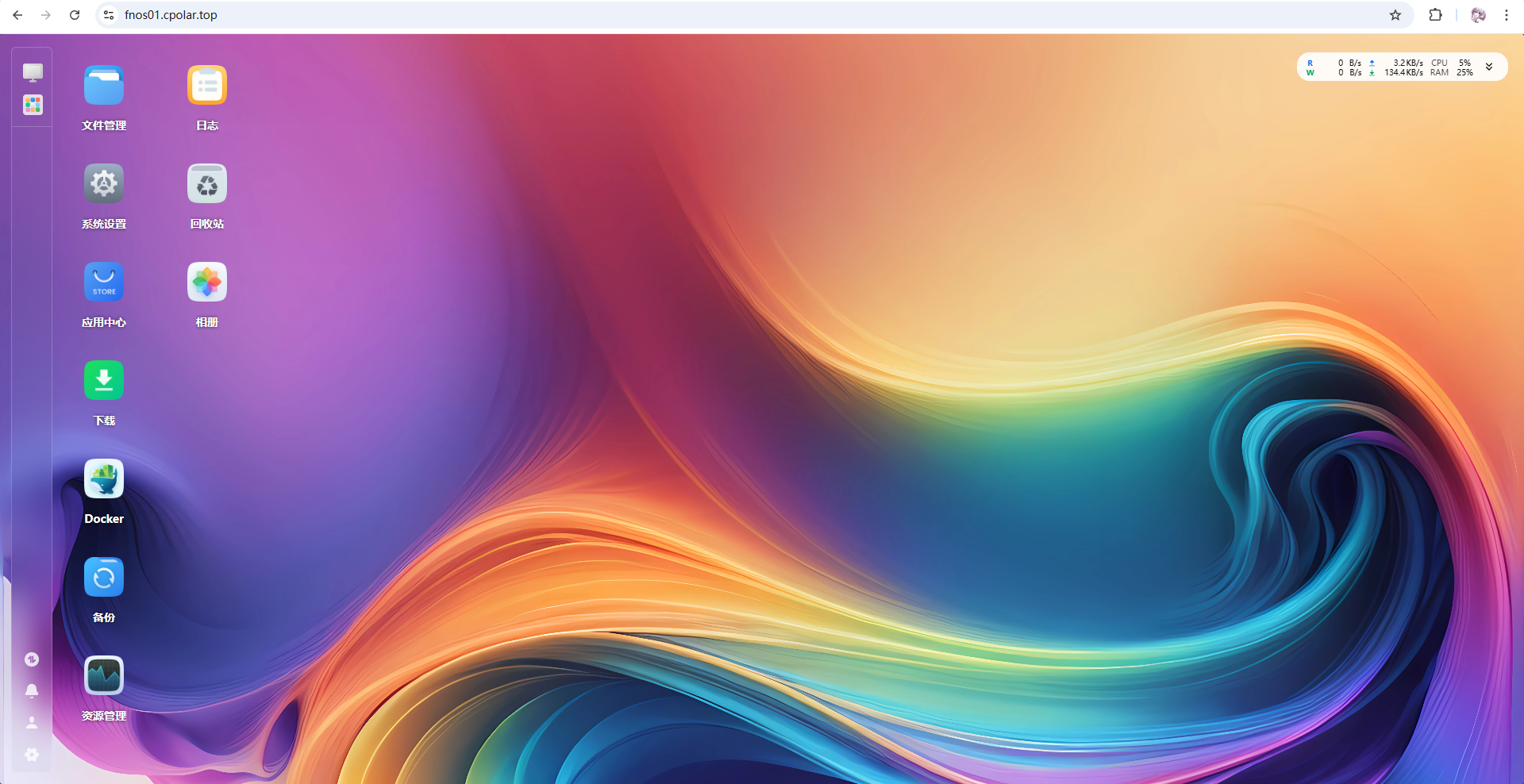

让我们登录测试一下看看：
image-20260107200450893

成功的登录进来啦！这样一个永久不变的域名就设置好啦！相比于每天都会变化的随机域名，这个固定域名不仅更加简短易记，而且永久不变，无论何时何地都可以通过这个地址访问您的飞牛Nas服务。

总结

本教程带你从零搭建了一个基于RK3566的ARM版飞牛NAS系统，实现了低功耗、低成本的私有云存储，并通过cpolar内网穿透让服务支持公网访问。

  • 硬件准备：RK3566设备 + 飞牛NAS镜像 + SATA硬盘，总成本控制在百元价位
  • 系统部署：拆机短接刷入镜像 → SSH连接 → 一键克隆系统到硬盘 → 切换启动引导
  • 远程访问：安装cpolar → 配置隧道 → 升级套餐获取固定二级子域名，实现随时随地访问

通过本教程，你可以快速搭建一个3-5W功耗、体积小巧、功能完整的NAS系统，既能满足日常文件存储需求，也能通过Docker扩展各种服务，真正实现”从局域网到公网”的无缝访问体验。

感谢您阅读本篇文章，有任何问题欢迎留言交流。 cpolar官网-安全的内网穿透工具 | 无需公网ip | 远程访问 | 搭建网站
