前言：告别低效画图！程序员必备提效刚需
在日常开发、项目汇报、需求梳理和学习复盘过程中，画图是绝大多数人的刚需工作。架构图、流程图、UML类图、思维导图，是我们整理逻辑、输出文档、对接需求、答辩演示的核心工具。但目前主流的绘图工具，普遍存在操作繁琐、功能受限、收费高昂、隐私性差等诸多问题，极大拉低了工作和学习效率。
相信很多人都有过这样的体验：仅仅是简单修改一次需求，就需要重新调整整张图纸的节点、线条和排版；花费大半天时间手动拖拽对齐，最后还容易出现逻辑混乱、格式错乱的问题；甚至因为手滑误删内容，只能全部重来，白白耗费大量时间和精力。
老工具痛点直接拉满，每一个都精准踩雷👇
❌ Visio：笨重卡顿、安装繁琐、界面老旧，新手半天摸不透
❌ 原生draw.io：纯手动拖拽，方框、线条、排版全靠手搓，对齐能逼疯强迫症
❌ ProcessOn：免费次数少得可怜，高清导出、多图保存全要付费，刚需功能处处受限
❌ 手动画图：改一次需求重画一次，分支逻辑一多就乱，排版对齐熬半夜，最后还容易手滑删错、全盘翻车！
大量时间耗费在机械重复的画图、改图工作中，真正的核心工作却没时间推进，这也是很多程序员、产品从业者和学生党加班内卷的主要原因之一。
今天就给大家详细安利一款彻底解决画图痛点的开源神器——Next-AI-Draw.io！依托AI大模型实现智能自动绘图，彻底告别手动拖拽排版，简单文字指令就能快速生成专业级图纸，搭配本地部署模式兼顾效率与数据安全，全方位提升你的绘图效率！
无需手动调整节点、不用费心排版对齐，3秒生成初稿、10秒完成精修，新手也能轻松画出大厂标准的架构图、流程图，彻底解放双手！
1 关于Next-AI-Draw.io：开源免费的AI绘图天花板
Next-AI-Draw.io是一款AI驱动的新一代智能绘图工具，完美融合了传统绘图的灵活性和大模型的超强算力，主打一个：无脑出图、专业拉满、隐私安全、免费开源！
和普通绘图工具完全不是一个段位，核心优势直接吊打各类付费软件，每一个功能都是刚需干货👇
1. 纯文字生成图纸，零门槛上手
完全告别手动拖拽组件！只用大白话输入需求，AI自动识别逻辑、排布节点、连接线条。不管是新手小白，还是不会画专业架构图的同学，都能轻松产出大厂级图纸。
2. 全量版本回溯，彻底告别翻车重画
谁没经历过改图改崩、删错内容、逻辑混乱，只能重头再来的崩溃？这款工具全程自动存档每一次修改，不管改了10次还是100次，随时回看历史版本，一键恢复任意节点，再也不用熬夜返工！
3. AI实时精修，精细化调整零手动
初稿生成不是终点！支持和AI实时对话微调，简化流程、新增分支、调整排版、更换配色、优化层级，AI秒响应随改随更，全程智能优化，不用手动微调一个像素。
4. 专属程序员适配，职场刚需拉满
深度适配AWS云架构、后端UML类图、数据库ER图、业务流程图、思维导图等开发常用图纸，自带专业组件模板，完美适配项目开发、文档编写、答辩汇报、需求梳理全场景。
5. 动态可视化图表，汇报直接碾压同行
告别死板静态图纸！支持给流程线条、数据走向设置动态动画，演示、答辩、工作汇报时，逻辑流转一目了然，颜值和专业度双重在线，直接惊艳全场。
6. 多模型兼容+本地部署，隐私绝对安全
支持DeepSeek、OpenAI、AWS Bedrock等多款主流大模型，可自由切换最优模型。重点支持Windows本地Docker部署，所有图纸、业务逻辑、项目架构数据只存本地电脑，不上传云端，彻底杜绝企业机密、项目数据泄露风险，比在线工具安全100倍！
2 Windows保姆级部署：零报错一键搭建私有AI绘图工具
全程无废话、零门槛、零报错！只要你电脑装了Docker，3分钟就能部署完成，新手直接抄作业！
项目地址：https://github.com/DayuanJiang/next-ai-draw-io
前置准备
1.电脑已安装Docker（没装的宝子去翻我往期教程，超简单）
安装docker：https://www.cpolar.com/blog/docker-installation-linux-windows-macos
2.准备AI模型API Key（本次教程使用DeepSeek-v4-pro模型，稳定好用、出图精准）
3.复制DeepSeek官方接口地址：https://api.deepseek.com
部署步骤（直接复制粘贴即可）
1.打开电脑终端（CMD/PowerShell均可）
2.粘贴下方一键部署脚本，重点修改4处自定义参数（已标注清晰）

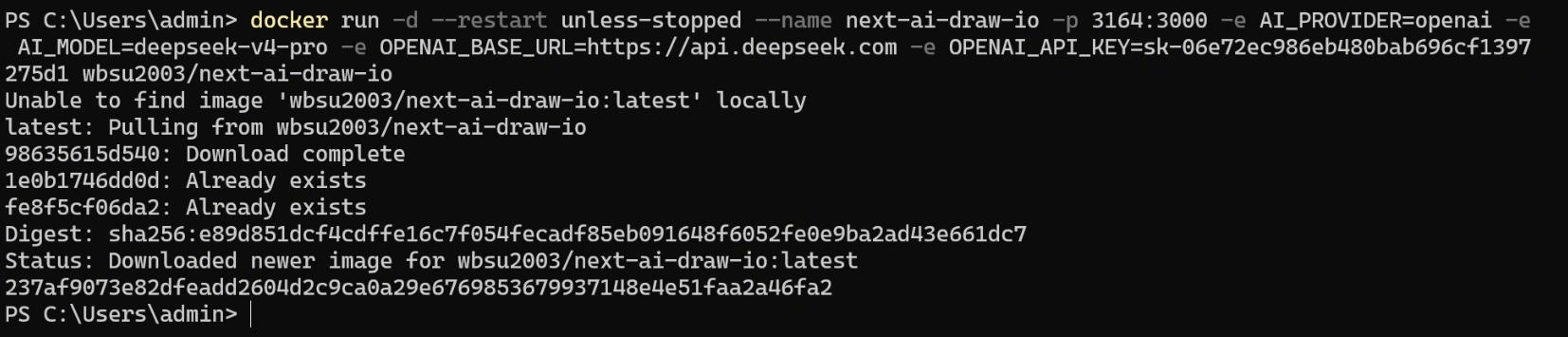

docker run -d --restart unless-stopped --name next-ai-draw-io -p 3164:3000 -e AI_PROVIDER=openai -e AI_MODEL=你的AI模型 -e OPENAI_BASE_URL=https://api.deepseek.com -e OPENAI_API_KEY=你的DeepSeek密钥 wbsu2003/next-ai-draw-io
参数修改说明
✅ AI_PROVIDER：固定填openai即可，适配主流大模型接口
✅ AI_MODEL：填写你使用的模型名称，本文用deepseek-v4-pro
✅ OPENAI_BASE_URL：DeepSeek官方接口地址，直接复用无需修改
✅ OPENAI_API_KEY：替换成你自己的DeepSeek API Key（重中之重！）
- 回车执行脚本，等待10秒左右，终端无报错即部署成功
- 打开浏览器，访问地址：
localhost:3164
当当当当！你的私人专属AI绘图工具直接上线，无广告、无付费、无次数限制，随便造！
3 真实场景实测！看完直接扔掉所有绘图工具
不玩虚的！直接上职场、学习、开发高频场景，看看它到底有多逆天！
场景1：学生党学习复盘｜秒出思维导图

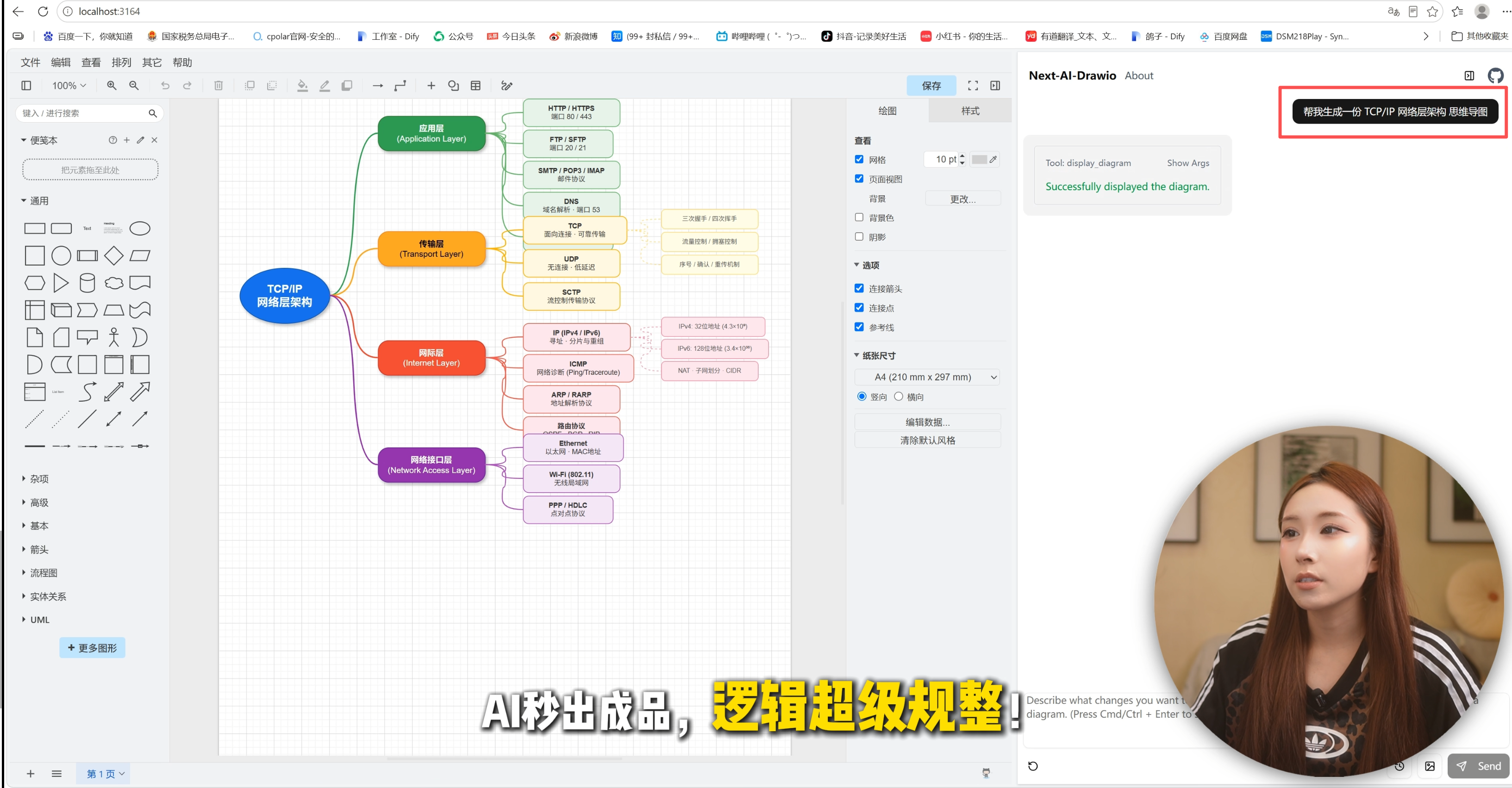

不用手写密密麻麻笔记！输入指令：帮我生成一份 TCP/IP 网络层架构思维导图
AI秒出成品，层级分明、逻辑清晰，还能随时指令细化知识点、新增分支、删减内容，复习效率直接翻倍，吊打手写笔记！
场景2：产品/运营需求梳理｜完整业务流程图

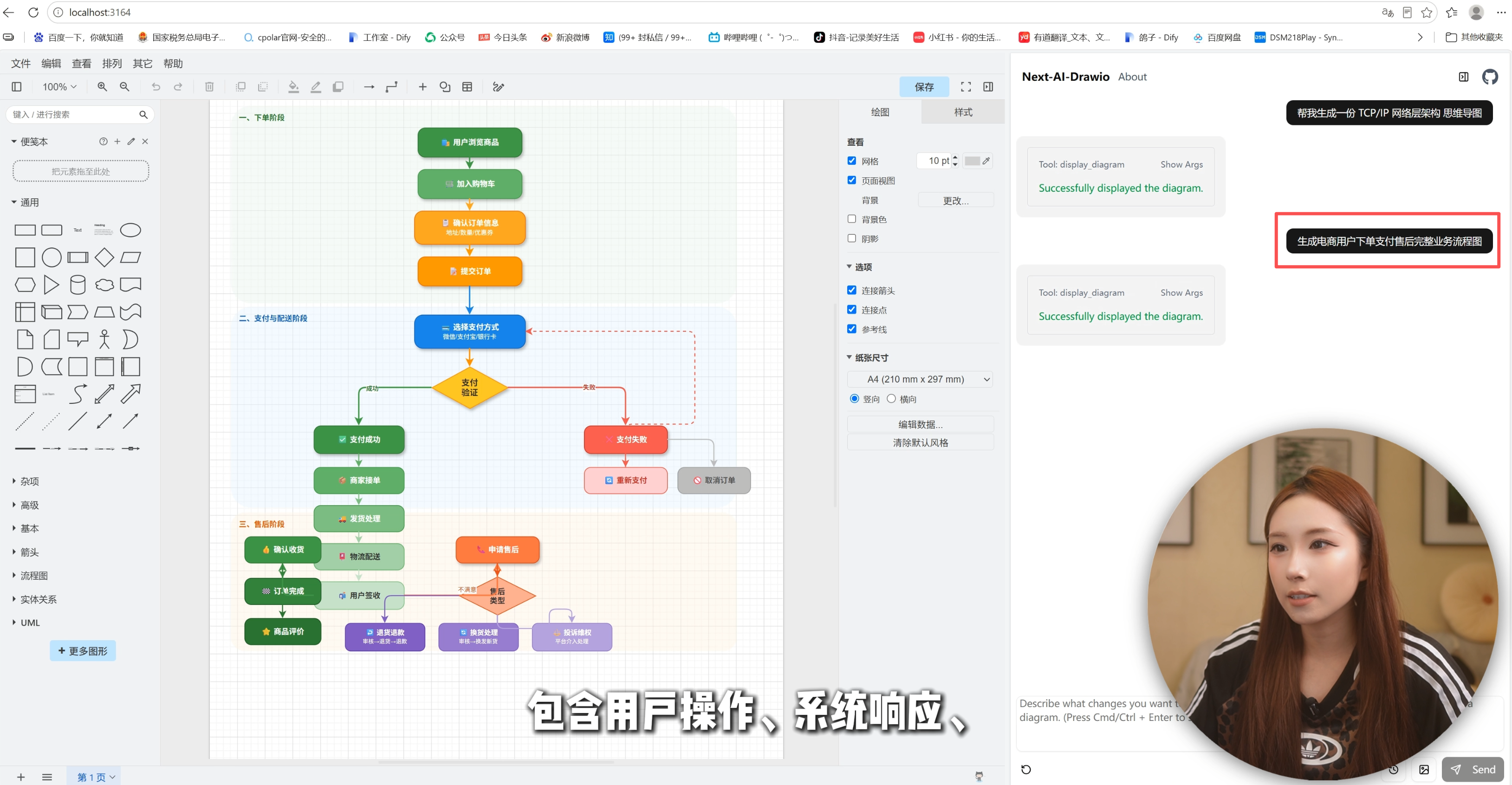

输入指令：生成电商用户下单支付售后完整业务流程图
10秒生成完整图纸，包含用户操作、系统响应、异常分支、售后流程，完全适配职场汇报、需求文档，不用手动拖拽一个节点！
场景3：程序员开发刚需｜专业开发级图纸
开发写文档、做项目、写答辩材料，直接无脑输入：

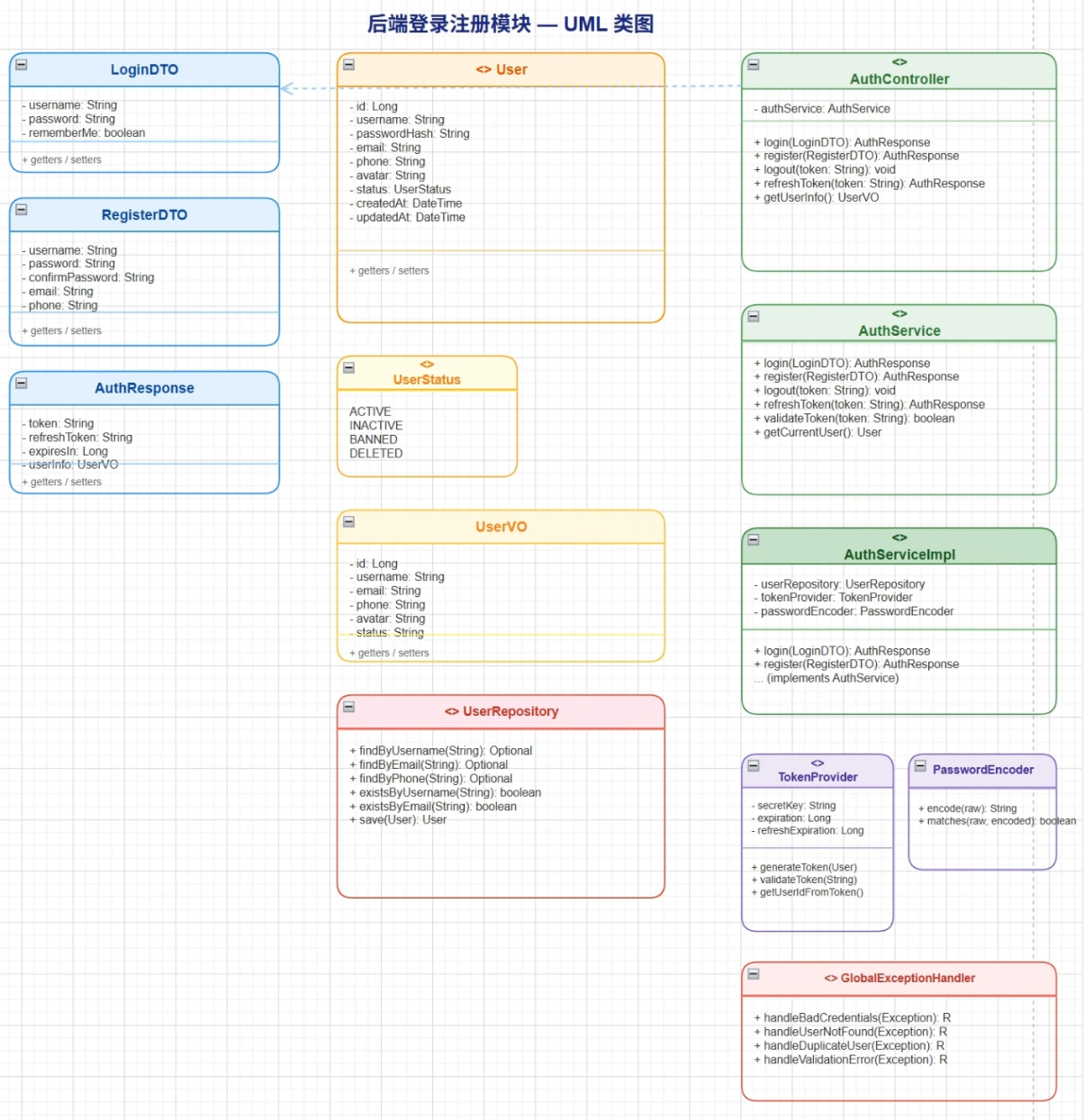

✅ 生成后端登录注册模块UML类图
✅ 生成小型项目数据库ER图

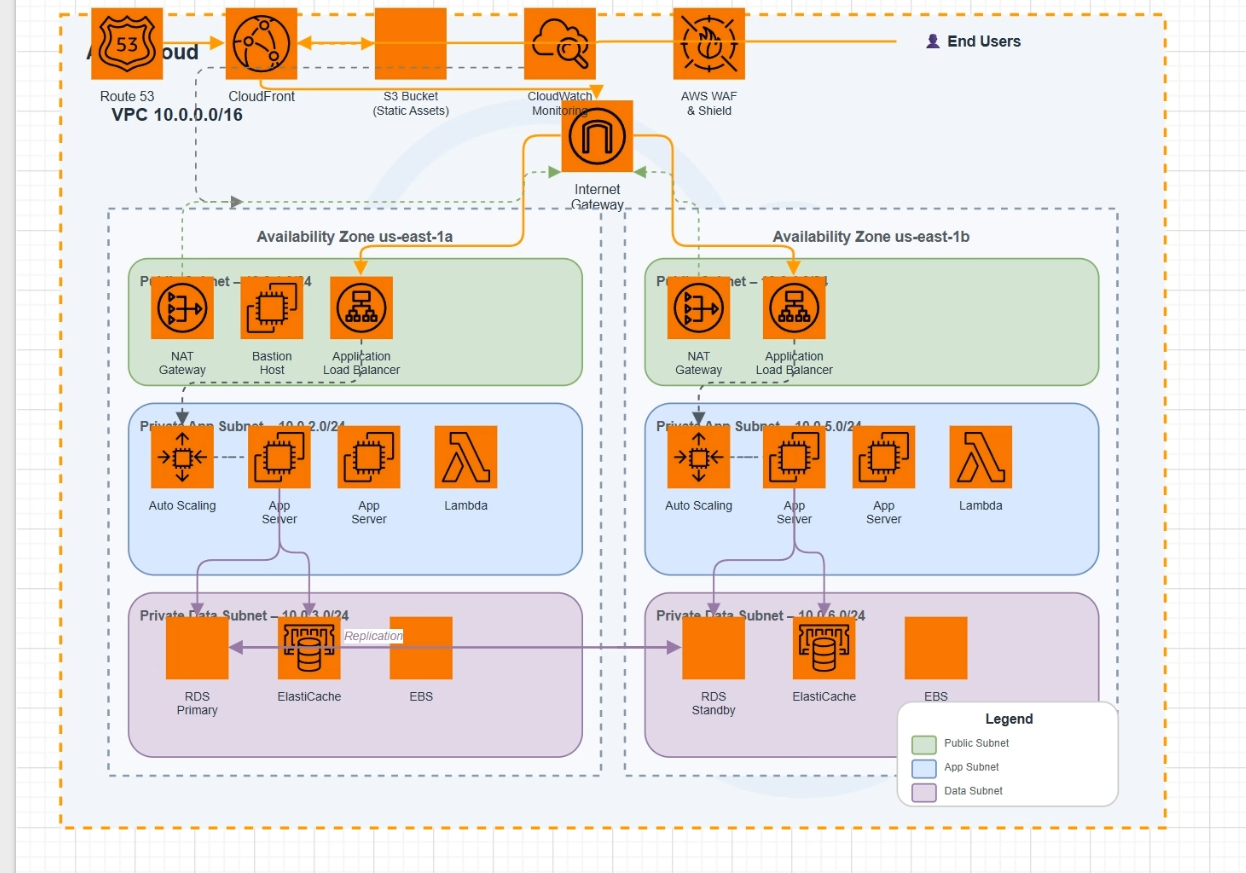

✅ 生成简易AWS云服务架构图
产出图纸完全达到开发标准，可直接用于项目迭代、技术文档、毕业答辩、职场汇报，专业度直接拉满！
场景4：测试/开发通用｜复杂用例流程图
最头疼的多分支逻辑图，再也不用手搓！输入：帮我生成网站用户注册功能完整用例流程图
账号为空、格式错误、密码不匹配、注册成功跳转等所有异常逻辑全覆盖，自动排版不乱序，复杂逻辑一键梳理，解决80%的文档画图难题！
4 致命痛点！本地部署的最大短板（90%人都踩坑）
看到这里，很多宝子已经美滋滋部署完了，但马上就会遇到致命问题！
Next-AI-Draw.io本地部署完成后，只能本机内网访问！
下班回家，老板紧急让改架构图，电脑在公司用不了
宿舍部署好工具，去教室、图书馆完全打不开
想手机随时预览、修改图纸、远程对接团队，全部受限
辛辛苦苦部署、调试模型、保存的项目图纸，一出内网直接变摆设！紧急需求只能原地焦虑，重新手动画图，之前的效率优势全部作废！
想要随时随地、跨设备、远程团队共用？必须搭配神器——Cpolar内网穿透！
一键把本地AI绘图工具映射为公网地址，手机、电脑、平板随时随地访问，还能分享给团队协作，彻底打破内网限制！
5 Cpolar部署教程：1分钟实现公网远程使用
Cpolar是目前最稳定、最简单的内网穿透工具，无需服务器、无需复杂配置、开箱即用，个人开发者和小团队首选！
访问cpolar官网： https://www.cpolar.com 点击免费使用注册一个账号，并下载最新版本的Cpolar。
登录成功后，点击下载Cpolar到本地并安装（一路默认安装即可）本教程选择下载Windows版本。
Cpolar安装成功后，在浏览器上访问http://localhost:9200，使用cpolar账号登录,登录后即可看到Cpolar web 配置界面,结下来在web 管理界面配置即可。

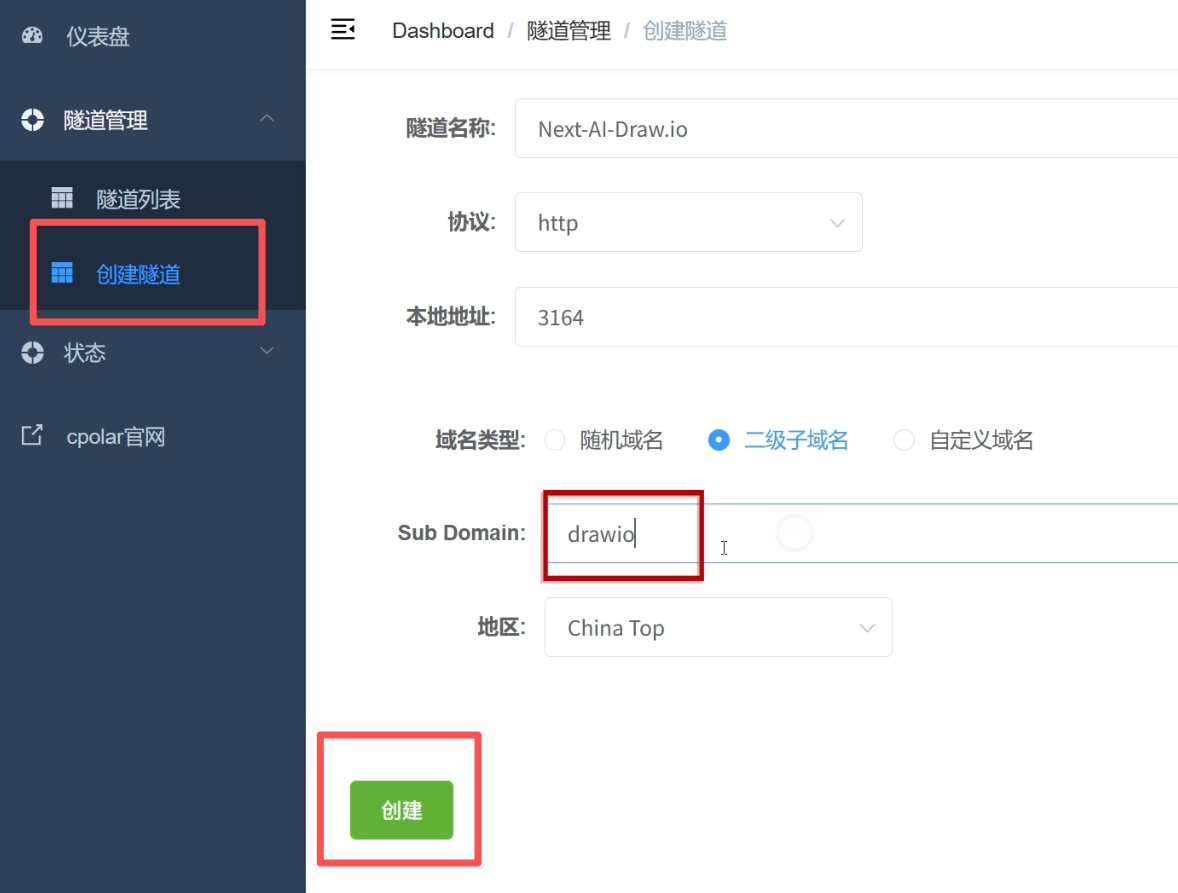

登录cpolar web UI管理界面后,点击左侧仪表盘的隧道管理——创建隧道：
- 隧道名称：可自定义，注意不要与已有的隧道名称重复
- 协议：http
- 本地地址：3164
- 域名类型：我为了长期使用所以选择二级子域名，如果只是测试可以选择随机隧道
- 地区：选择China Top

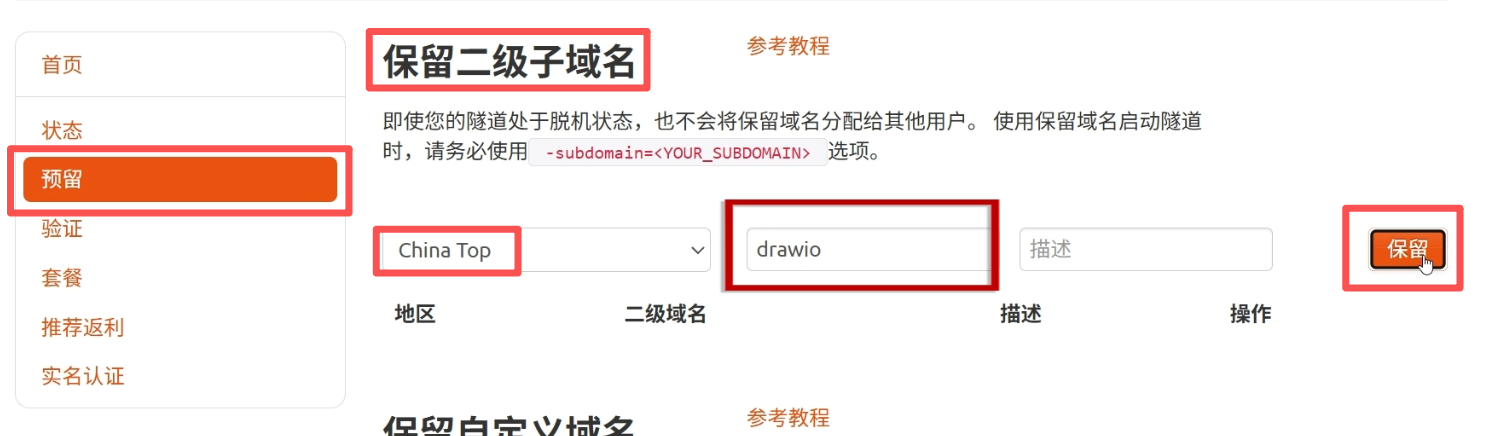

然后我们需要保留一下二级子域名，登录cpolar官网，点击预留，选择保留二级子域名。地区填写china top，名称随机自定义，点击保留:
保留完成后把子域名复制下来。
回到配置界面，粘贴到sub domain（子域名）这里后点击创建：
创建完成后打开在线隧道列表，就能看到我们成功生成了两条好看又好记的固定公网地址！：

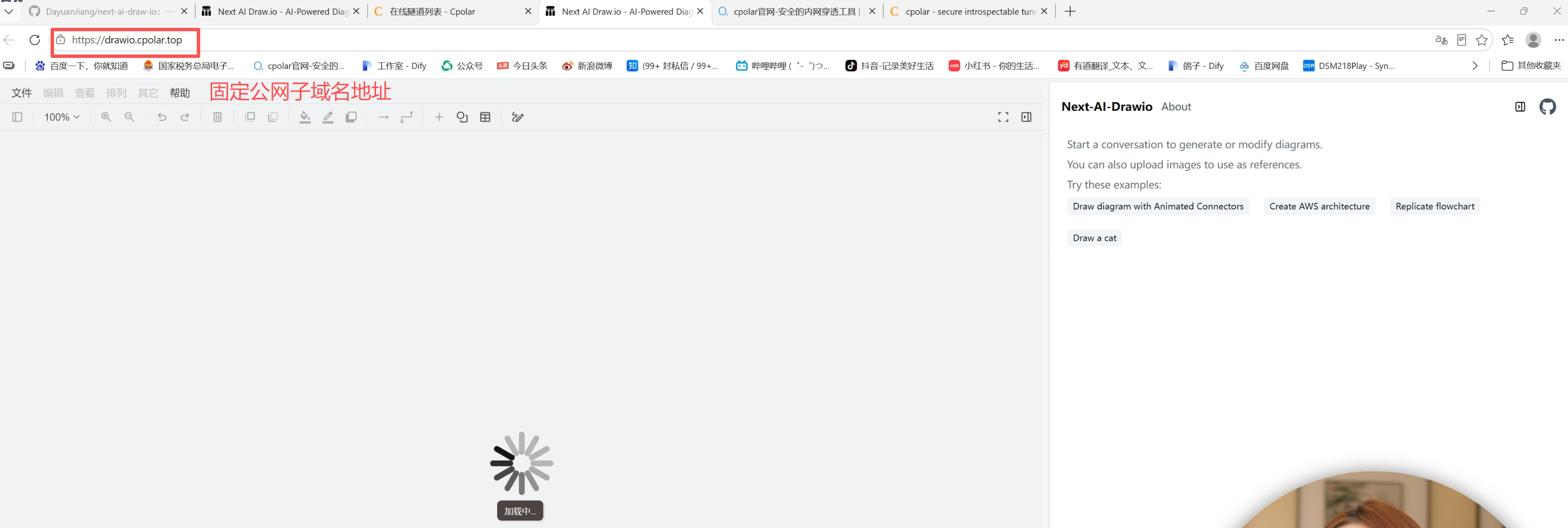

随便复制一个地址，使用任何设备的浏览器打开，从此你的Next-AI-Draw.io彻底突破内网限制，24小时在线、随时随地访问、团队多人协作，直接变身专属私人云端AI绘图平台！
🎉结尾总结
Next-AI-Draw.io绝对是2026年程序员、学生、职场人必装的效率封神神器！
开源免费、AI秒出图、版本回溯、动态可视化、本地隐私安全，吊打所有付费绘图工具，直接帮你省下80%的画图时间，告别无效加班！
搭配Cpolar付费固定穿透，彻底摆脱内网束缚，实现随时随地远程办公、团队协作，百元年费解锁全年高效办公体验，不管是自用学习、职场办公、项目汇报都性价比拉满！
